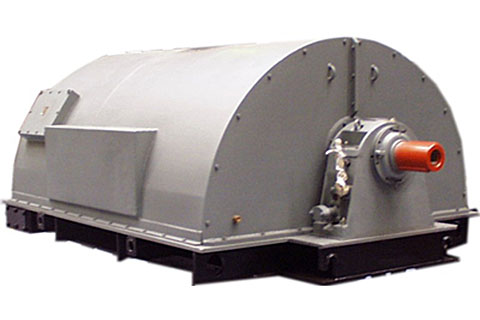

Электродвигатели СТД, СТДП, СТДМ

Турбодвигатели синхронные, серий СТД, СТДП, СТДМ, мощностью 630…12500 кВт, двухполюсные, трёхфазного тока частотой 50 и 60 Гц, предназначены для привода насосов, компрессоров, газовых нагнетателей, воздуходувок и других быстроходных механизмов, эксплуатируемых в районах с умеренным и тропическим климатом.

Двигатели серии СТДП предназначены для эксплуатации во взрывоопасных помещениях всех классов.

Двигатели серий СТД, СТДМ, СТДП выполнены на фундаментных плитах, с двумя стояковыми подшипниками и одним рабочим концом вала.

Двигатели серий СТД и СТДМ, мощностью до 8000 кВт, изготавливаются с замкнутым и разомкнутым циклом вентиляции. Степень защиты IP44 (з.ц.в.) и IP22 (р.ц.в.)

Охлаждение двигателей с замкнутым циклом вентиляции осуществляется встроенными воздухоохладителями, работающими на пресной или морской воде. Выброс нагретого воздуха двигателей с разомкнутым циклом вентиляции осуществляется через жалюзи в корпусе статора. Двигатели мощностью 6300, 8000 кВт. с разомкнутым циклом вентиляции, выпускаются со встроенными фильтрами грубой и тонкой очистки поступающего воздуха и коробами отвода его за пределы зоны обслуживания.

Возбуждение двигателей серий СТДМ и СТД осуществляется от тиристорных возбудителей серии ВТЕ, серии КОСУР по заказу, двигателей серии СТДП — от бесщёточных возбудительных устройств серии БВУП.

Способ пуска двигателей — прямой, от полного напряжения сети, или реакторный, в зависимости от величины моментов инерции приводимых механизмов. По согласованию с изготовителем допускаются частотные пуски двигателей (кроме двигателей с бесщёточными системами возбуждения серии БВУП) от тиристорных преобразователей частоты (пускового тиристорного устройства).

В комплект поставки входят: возбудительное устройство, электронагреватели для двигателей тропического исполнения, фундаментная арматура, монтажные приспособления, запасные части к возбудителю и двигателю, эксплуатационная документация.

Турбодвигатели изготавливаются в соответствии с ГОСТ 183-74 и индивидуальными техническими требованиями заказчика.

Расшифровка обозначений

СТД (П, М) - 630 - 2 (Р, З) - УХЛ4
СТД: синхронный трехфазный двигатель;
(П, М): П — продуваемый; М — модернизированный;
630: мощность (630….12500), кВт;
2: число полюсов (2);
(Р, З): цикл вентиляции (Р — разомкнутый, З — замкнутый);
УХЛ4: вид климатического исполнения (УХЛ4, УХЛ3.1, Т4).

Таблица 1
Тип изделия Мощность, кВт Напряжение, В Частота вращения, об/мин КПД, % Масса, кг
СТДМ-630-2Р УХЛ4 630 6000 3000 95.9 3800
СТДМ-630-2Р УХЛ4 630 10000 3000 95.7 3800
СТДМ-630-23 УХЛ4 630 6000 3000 95.9 4400
СТДМ-630-23 УХЛ4 630 10000 3000 95.7 4400
СТДМ-800-2Р УХЛ4 800 6000 3000 96.1 4000
СТДМ-800-2Р УХЛ4 800 10000 3000 95.9 4000
СТДМ-800-23 УХЛ4 800 6000 3000 96.1 4600
СТДМ-800-23 УХЛ4 800 10000 3000 95.9 4600
СТДМ-1000-2Р УХЛ4 1000 6000 3000 96.5 4500
СТДМ-1000-2Р УХЛ4 1000 10000 3000 96.1 4500
СТДМ-1000-23 УХЛ4 1000 6000 3000 96.5 5000
СТДМ-1000-23 УХЛ4 1000 10000 3000 96.1 5000
СТДМ-1250-2Р УХЛ4 1250 6000 3000 96.9 6000
СТДМ-1250-2Р УХЛ4 1250 10000 3000 96.5 6000
СТДМ-1250-23 УХЛ4 1250 6000 3000 96.9 6400
СТДМ-1250-23 УХЛ4 1250 10000 3000 96.5 6400
СТДМ-1600-2Р УХЛ4 1600 6000 3000 97 6200
СТДМ-1600-2Р УХЛ4 1600 10000 3000 96.7 6200
СТДМ-1600-23 УХЛ4 1600 6000 3000 97 7000
СТДМ-1600-23 УХЛ4 1600 10000 3000 96.7 7000
СТД-2500-2Р УХЛ4 2500 6000 3000 97.2 10000
СТД-2500-2Р УХЛ4 2500 10000 3000 97 10000
СТД-2500-23 УХЛ4 2500 6000 3000 97.2 11100
СТД-2500-23 УХЛ4 2500 10000 3000 97 11100
СТД-3150-2Р УХЛ4 3150 6000 3000 97.3 11060
СТД-3150-2Р УХЛ4 3150 10000 3000 97.2 11060
СТД-3150-23 УХЛ4 3150 6000 3000 97.3 12300
СТД-3150-23 УХЛ4 3150 10000 3000 97.2 12300
СТД-4000-2Р УХЛ4 4000 6000 3000 97.5 11580
СТД-4000-2Р УХЛ4 4000 10000 3000 97.4 11580
СТД-4000-23 УХЛ4 4000 6000 3000 97.5 12920
СТД-4000-23 УХЛ4 4000 10000 3000 97.4 12920
СТД-5000-2Р УХЛ4 5000 6000 3000 97.6 13700
СТД-5000-2Р УХЛ4 5000 10000 3000 97.5 13700
СТД-5000-23 УХЛ4 5000 6000 3000 97.6 14700
СТД-5000-23 УХЛ4 5000 10000 3000 97.5 14700
СТД-6300-2 УХЛ4 6300 6000 3000 97.6 22000
СТД-6300-2 УХЛ4 6300 10000 3000 97.5 22130
СТД-6300-2РБ УХЛ4 6300 6000 3000 97.6 22000
СТД-6300-2РБ УХЛ4 6300 10000 3000 97.5 22130
СТД-6300-2Р УХЛ4 6300 6000 3000 97.6 22000
СТД-8000-2 УХЛ4 8000 6000 3000 97.9 22800
СТД-8000-2 УХЛ4 8000 10000 3000 97.7 23000
СТД-8000-2Р УХЛ4 8000 6000 3000 97.9 23950
СТД-8000-2Р УХЛ4 8000 10000 3000 97.7 23000
СТД-8000-2РБ УХЛ4 8000 6000 3000 97.9 23950
СТД-8000-2РБ УХЛ4 8000 10000 3000 97.7 23000
СТД-10000-2 УХЛ4 10000 6000 3000 97.8 27000
СТД-10000-2 УХЛ4 10000 10000 3000 97.9 26500
СТД-12500-2 УХЛ4 12500 6000 3000 97.9 29500
СТД-12500-2 УХЛ4 12500 10000 3000 97.8 28900
СТД-12500-2Р УХЛ4 12500 6000 3000 97.9 29500
СТД-12500-2Р УХЛ4 12500 10000 3000 97.8 28900
СТД-1000-2 Т4 1000 10000 3000 95.8 6980
СТД-1250-2 Т4 1250 11000 3000 96.3 7580
СТД-1600-2 Т4 1600 6000 3000 96.6 7980
СТД-1600-2 Т4 1750 6300 3000 96.4 7980
СТД-1600-2 Т4 1600 6600 3000 96.4 7980
СТД-1600-2 Т4 1600 11000 3000 96.5 7980
СТД-1600-2 Т4 1600 10000 3000 96.4 7980
СТД-3150-2 Т4 3150 11000 3000 96.7 12300
СТД-4000-2 Т3 4000 6600 3000 97 14700
СТД-4000-2 Т3 4000 11000 3000 96.9 14700
СТД-10000-2 Т3 10000 11000 3000 97.7 29700
СТДП-1250-2 УХЛ4 1250 6000 3000 96.5 7030
СТДП-1250-2 УХЛ4 1250 10000 3000 96.2 7030
СТДП-1600-2 УХЛ4 1600 6000 3000 96.7 7630
СТДП-1600-2 УХЛ4 1600 10000 3000 96.6 7630
СТДП-2000-2 УХЛ4 2000 6000 3000 96.9 8030
СТДП-2000-2 УХЛ4 2000 10000 3000 96.9 8030
СТДП-2500-2 УХЛ4 2500 6000 3000 96.8 11150
СТДП-2500-2 УХЛ4 2500 10000 3000 96.6 11150
СТДП-3150-2 УХЛ4 3150 6000 3000 97.1 12350
СТДП-3150-2 УХЛ4 3150 10000 3000 96.8 12350
СТДП-4000-2 УХЛ4 4000 6000 3000 97.2 12970
СТДП-4000-2 УХЛ4 4000 10000 3000 96.9 12970
СТДП-5000-2 УХЛ4 5000 6000 3000 97.3 14750
СТДП-5000-2 УХЛ4 5000 10000 3000 97.2 14750
СТДП-6300-2 УХЛ4 6300 6000 3000 97.4 21600
СТДП-6300-2 УХЛ4 6300 10000 3000 97.4 21600
СТДП-6300-2Б УХЛ4 6300 6000 3000 97.4 21950
СТДП-6300-2Б УХЛ4 6300 10000 3000 97.4 21750
СТДП-8000-2 УХЛ4 8000 6000 3000 97.6 23000
СТДП-8000-2 УХЛ4 8000 10000 3000 97.6 23000
СТДП-8000-2Б УХЛ4 8000 6000 3000 97.6 22800
СТДП-8000-2Б УХЛ4 8000 10000 3000 97.6 23000
СТДП-10000-2 УХЛ4 10000 6000 3000 97.7 27000
СТДП-10000-2 УХЛ4 10000 10000 3000 97.6 26500
СТДП-12500-2 УХЛ4 12500 6000 3000 97.7 29500
СТДП-12500-2 УХЛ4 12500 10000 3000 97.7 28900
60 Гц
СТД-800-3600 Т4 800 6000 3600 95.3 5130
СТД-1000-3600 Р УХЛ4 1000 10000 3600 95 5600
СТД-1600-3600 Т4 1600 6000 3600 96.6 7580
СТД-1600-3600 Т4 1600 10000 3600 96.2 7580
СТД-2500-3600 Т4 2500 10000 3600 96.7 11100
СТД-3150-3600 З УХЛ4 3150 6000 3600 96.6 12285
СТД-10000-3600 УХЛ4 10000 6000 3600 97.5 26800

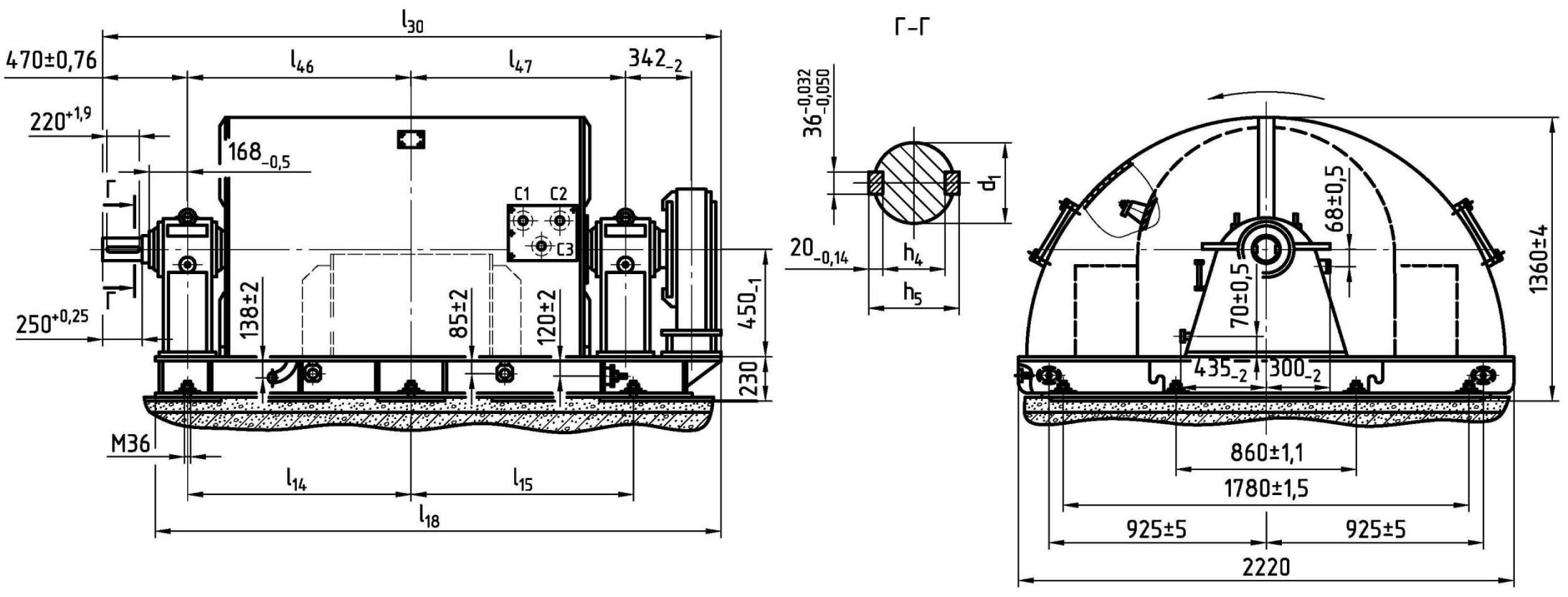

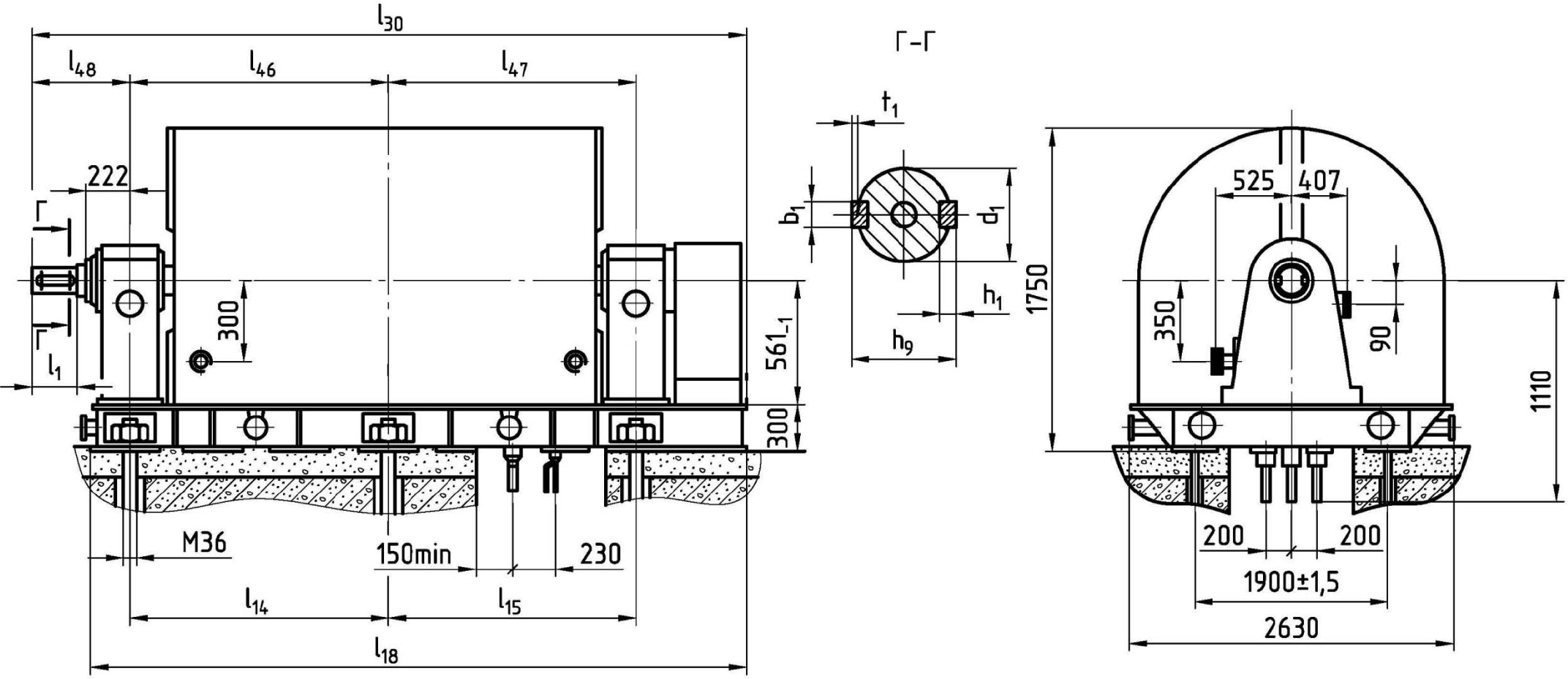

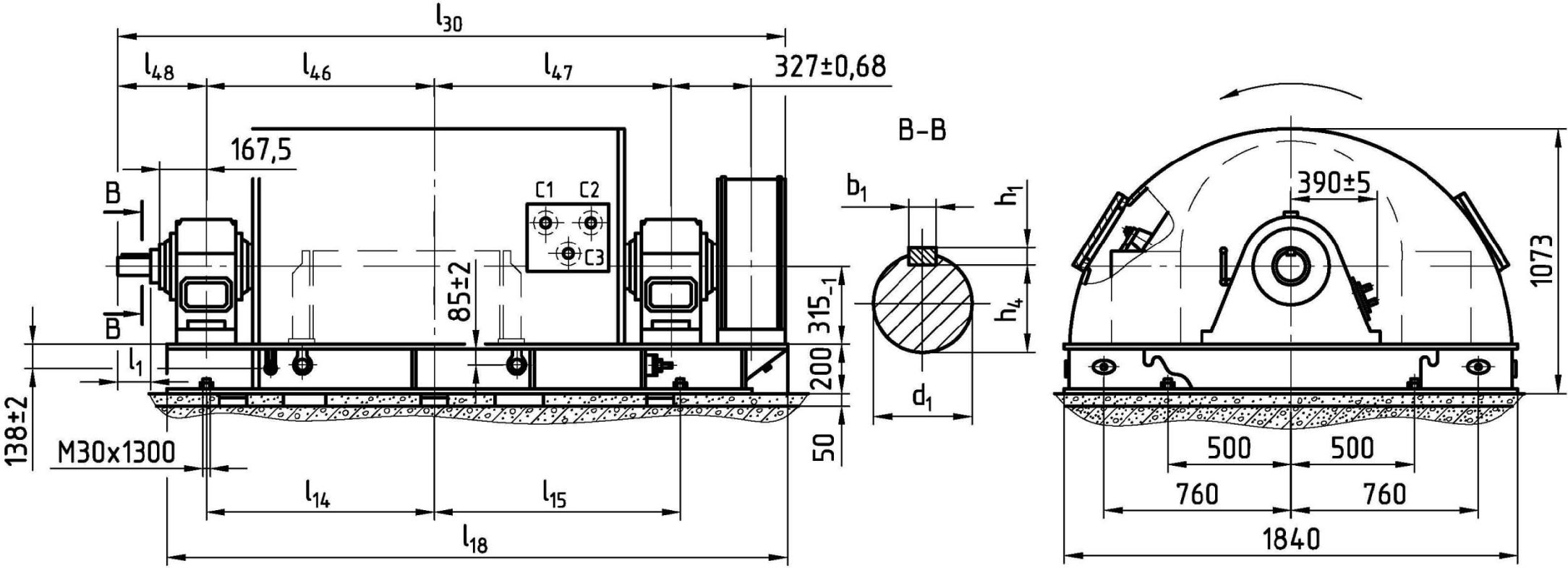

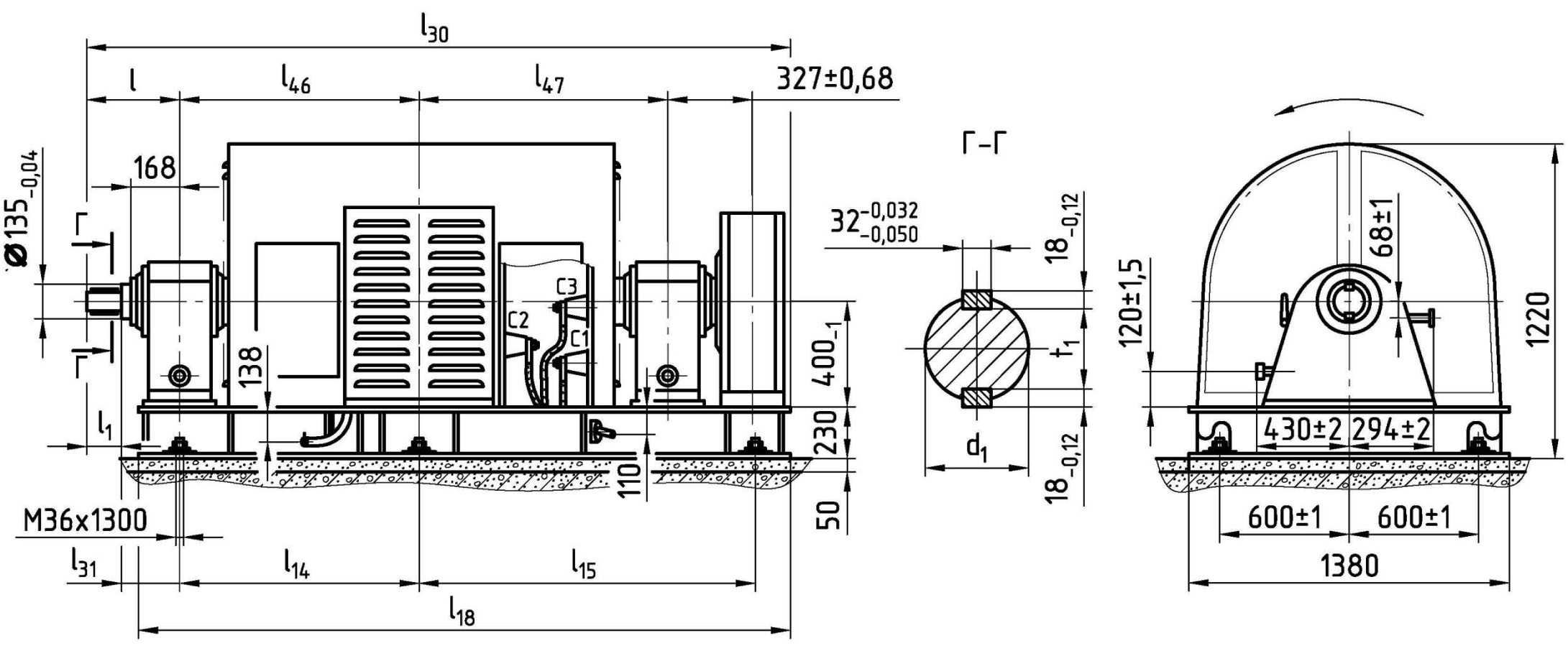

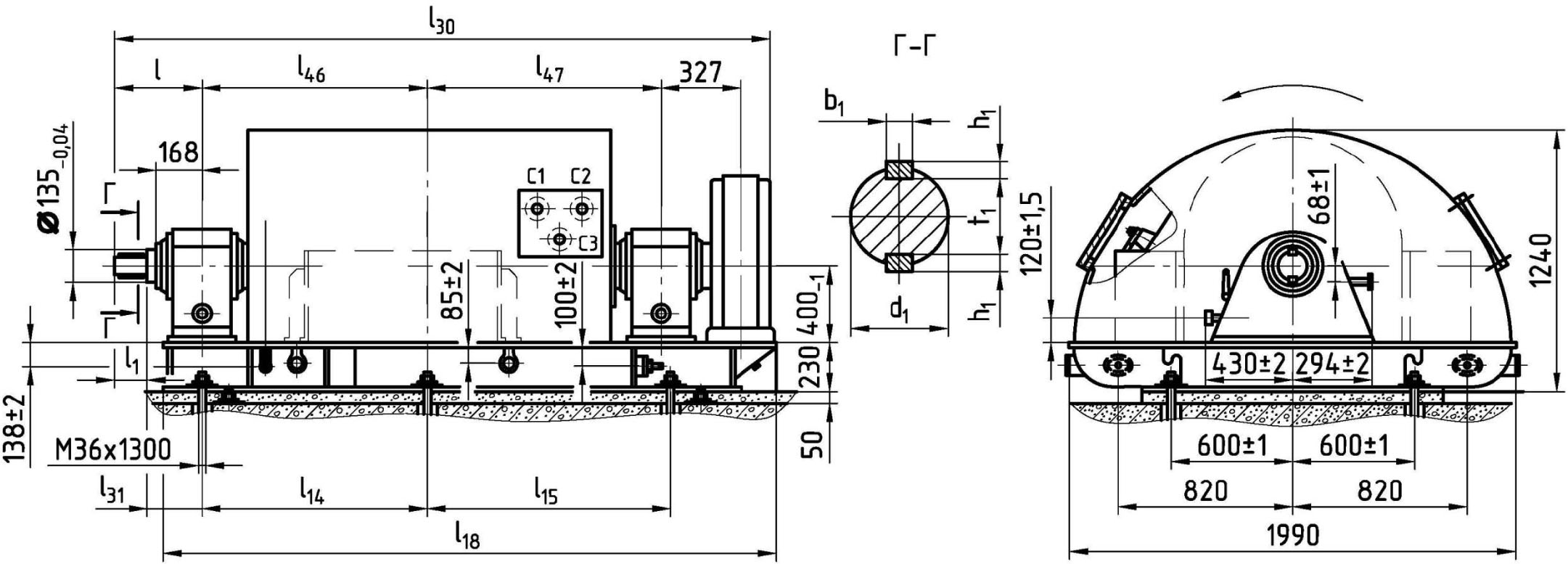

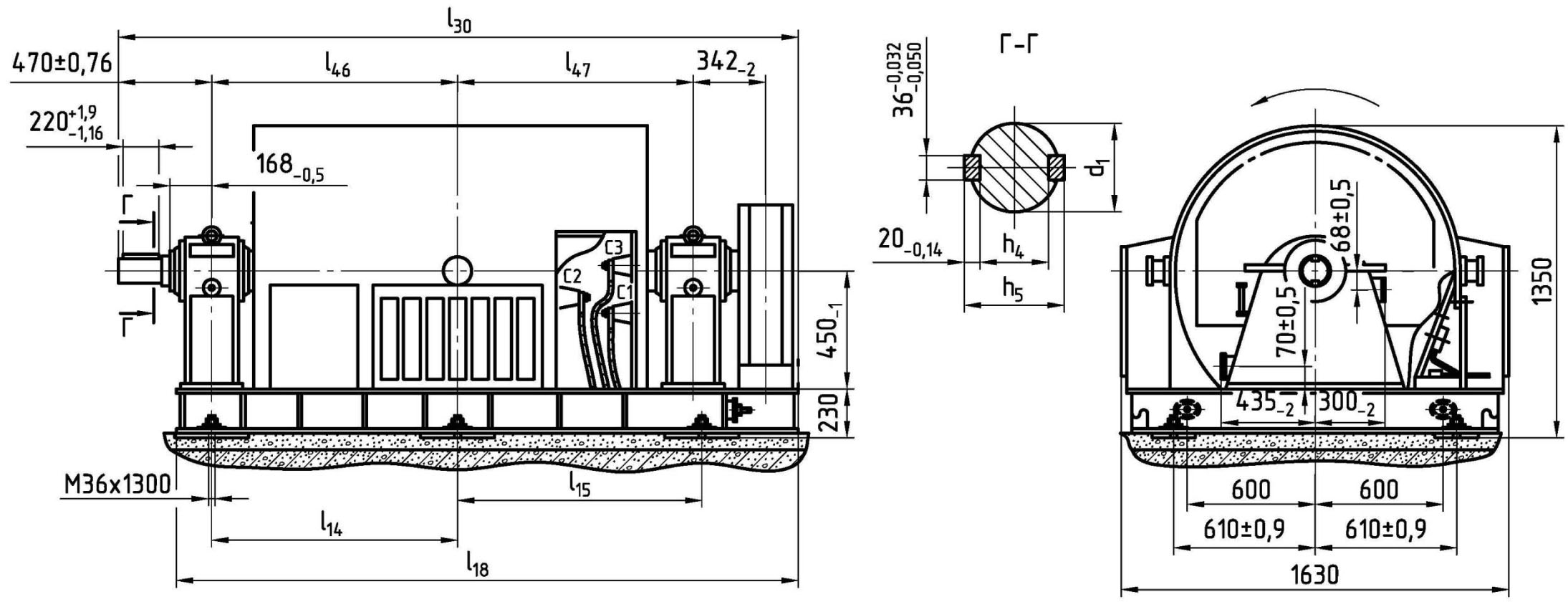

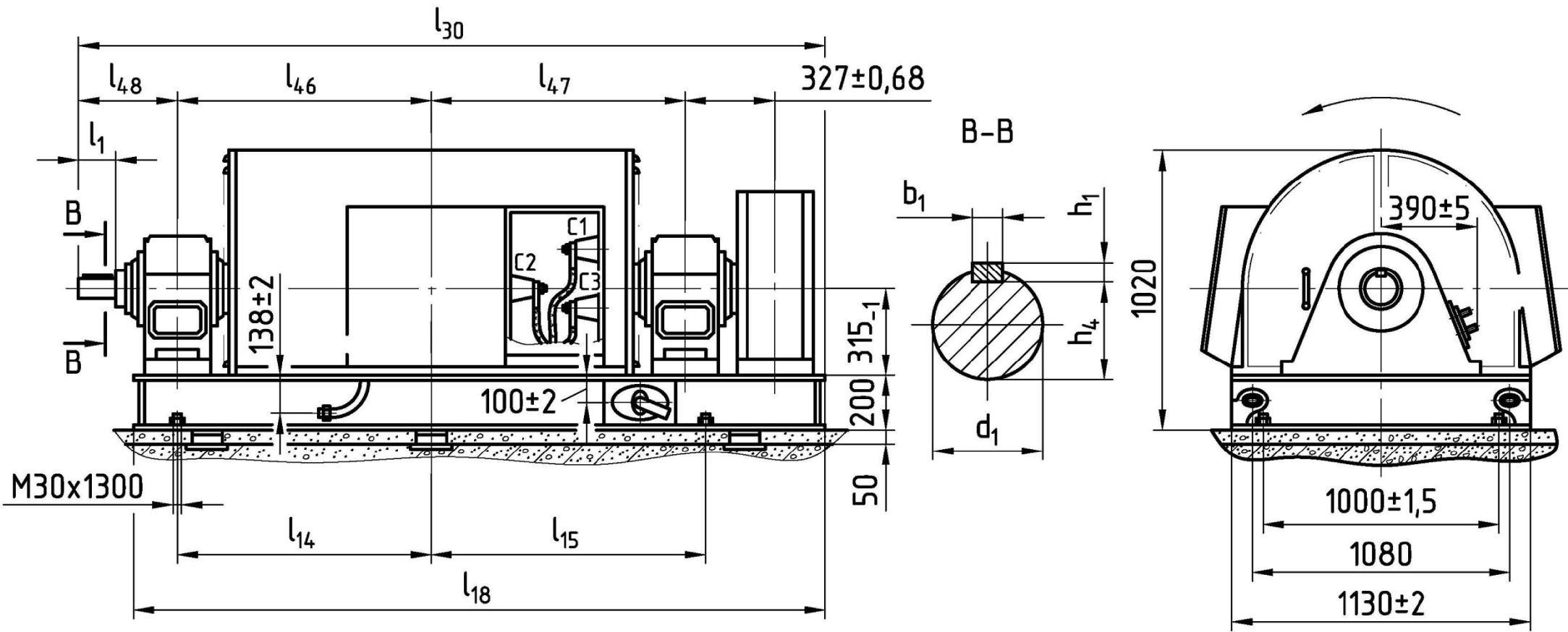

Габаритные, установочные, присоединительные размеры

Таблица 2
Тип двигателя d1 h1 b1 l1 h4 l48 l30 l18 l46=l47 l14 l15
СТД-630-23УХЛ4 80 14 22 170 71 360 2720 2510 925 925 1000
СТД-800-23УХЛ4 80 14 22 170 71 360 2770 2560 950 950 1025
СТД-1000-23УХЛ4 100 16 28 210 90 400 2910 2660 1000 1000 1075
СТД-1000-23У5 100 16 28 210 90 400 2910 2660 1000 1000 1075

Таблица 3
Тип двигателя d1 h1 b1 l1 h4 l48 l30 l18 l46=l47 l14 l15
СТД-630-2РУХЛ4 80 14 22 170 71 360 2720 2510 925 925 1000
СТД-800-2РУХЛ4 80 14 22 170 71 360 2770 2560 950 950 1025
СТД-1000-2РУХЛ4 100 16 28 210 90 400 2910 2660 1000 1000 1075

Таблица 4
Тип двигателя d1 h1 b1 t1 l l1 l30 l31 l18 l46=l47 l14 l15
СТД-1250-2ЗУХЛ4 120 18 32 98 435 210 3050 225 2765 1050 408 518
СТД-1600-2ЗУХЛ4 120 18 32 98 435 210 3150 225 2865 1100 458 568
СТД-2000-2ЗУХЛ4 130 18 32 108 440 250 3255 190 2965 1150 518 513

Таблица 5
Тип двигателя d1 t1 l l1 l30 l31 l18 l46=l47 l14 l15
СТД-1250-2РУХЛ4 120 98 435 210 3050 225 2765 1050 1050 1420
СТД-1600-2РУХЛ4 120 98 435 210 3150 225 2865 1100 1100 1470
СТД-2000-2РУХЛ4 130 108 440 250 3255 290 2965 1150 1150 1520

Таблица 6
Тип двигателя d1 h4 h5 l30 l18 l46=l47 l14 l15
СТД-2500-2ЗУХЛ4 140 116 156 3530 3230 1255 1255 1255
СТД-3150-2ЗУХЛ4 140 116 156 3680 3380 1330 1330 1330
СТД-4000-2ЗУХЛ4 150 126 166 3780 3480 1380 1380 1380
СТД-5000-2ЗУХЛ4 150 126 166 4030 3730 1505 1505 1505

Таблица 7
Тип двигателя d1 h4 h5 l30 l18 l46=l47 l14 l15
СТД-2500-2РУХЛ4 140 116 156 3530 3230 1255 1255 1255
СТД-3150-2РУХЛ4 140 116 156 3680 3380 1330 1330 1330
СТД-4000-2РУХЛ4 150 126 166 3780 3480 1380 1380 1380
СТД-5000-2РУХЛ4 150 126 166 4030 3730 1505 1505 1505

Таблица 8
Тип двигателя b1 d1 h1 h9 t1 l1 l30 l18 l48 l46=l47 l14 l15
СТД-6300-2УХЛ4 36 150 20 166 12 250 4495 4210 510 1650 1650 1650
СТД-8000-2УХЛ4 45 180 25 200 15 300 4735 4410 550 1750 1750 1750
СТД-10000-2УХЛ4 45 200 25 220 15 350 5185 4810 600 1950 1950 1950
СТД-12500-2УХЛ4 45 200 25 220 15 350 5485 5110 600 2100 2100 2100
