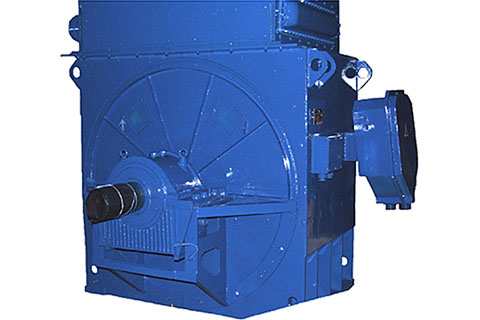

Электродвигатели СДСЗ-2
Электродвигатели предназначены для привода дисковых мельниц, не требующих регулирования частоты вращения, и рассчитаны для работы от сети переменного тока напряжением 6000 В, в продолжительном режиме S1, cosφ = 0,9 (опережающий).
Возбуждение двигателей — от тиристорных возбудителей.
Степень защиты двигателей — IP43.
Расшифровка обозначений
[СДСЗ]-[2]-[16]-[56]-[10][УХЛ4]
[СДСЗ]: синхронный двигатель специальный закрытый;
[2]: вторая серия;
[16]: условное обозначение габарита;
[56]: условная длина сердечника статора;
[10]: число полюсов;
[УХЛ4]: климатическое исполнение и категория размещения.
Номинальные данные
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | КПД, % |
| СДСЗ-2-16-56-10УХЛ4 | 1000 | 600 | 95.1 |
| СДСЗ-2-16-59-6УХЛ4 | 1600 | 1000 | 96.2 |
| СДСЗ-2-17-49-12УХЛ4 | 1250 | 500 | 95.5 |
Габаритные, установочные, присоединительные размеры
| Тип двигателя | b1 | b14 | b30 | b31 | d1 | h | h5 | h33 | l1 | l14 | l31 | l33 | Масса, кг |
| СДСЗ-2-16-56-10УХЛ4 | 40-0,05 | 1400+3 | 1730 | 970 | 160k6 | 1390 | 169 | 2150 | 300 | 1440+3 | 330 | 2730 | 8700 |
| СДСЗ-2-16-59-6УХЛ4 | 40-0,05 | 1400+3 | 1730 | 970 | 160k6 | 1390 | 169 | 2150 | 300 | 1510+3 | 330 | 2800 | 8700 |

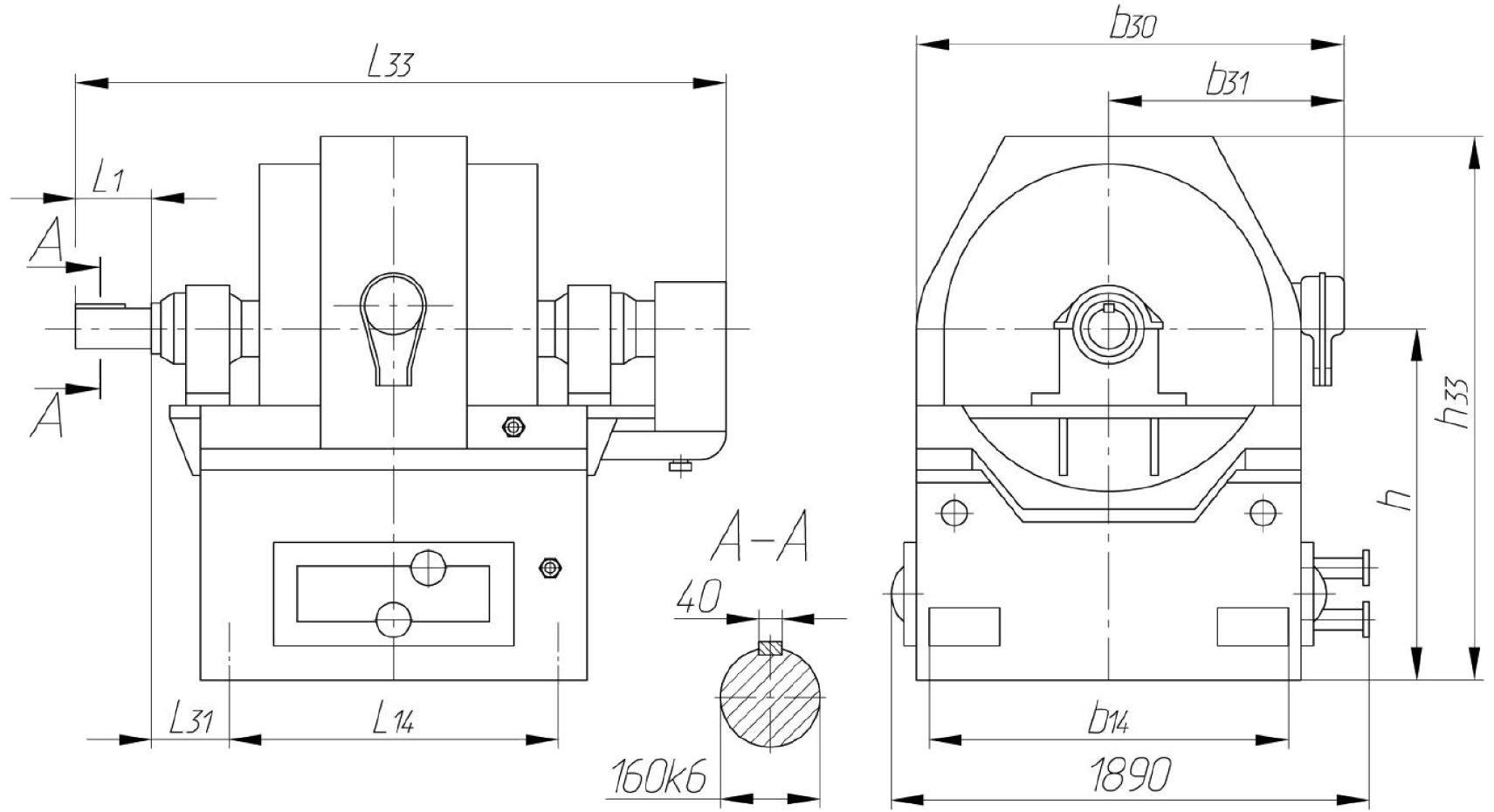

Электродвигатели СДСЗ-2 16 габарита

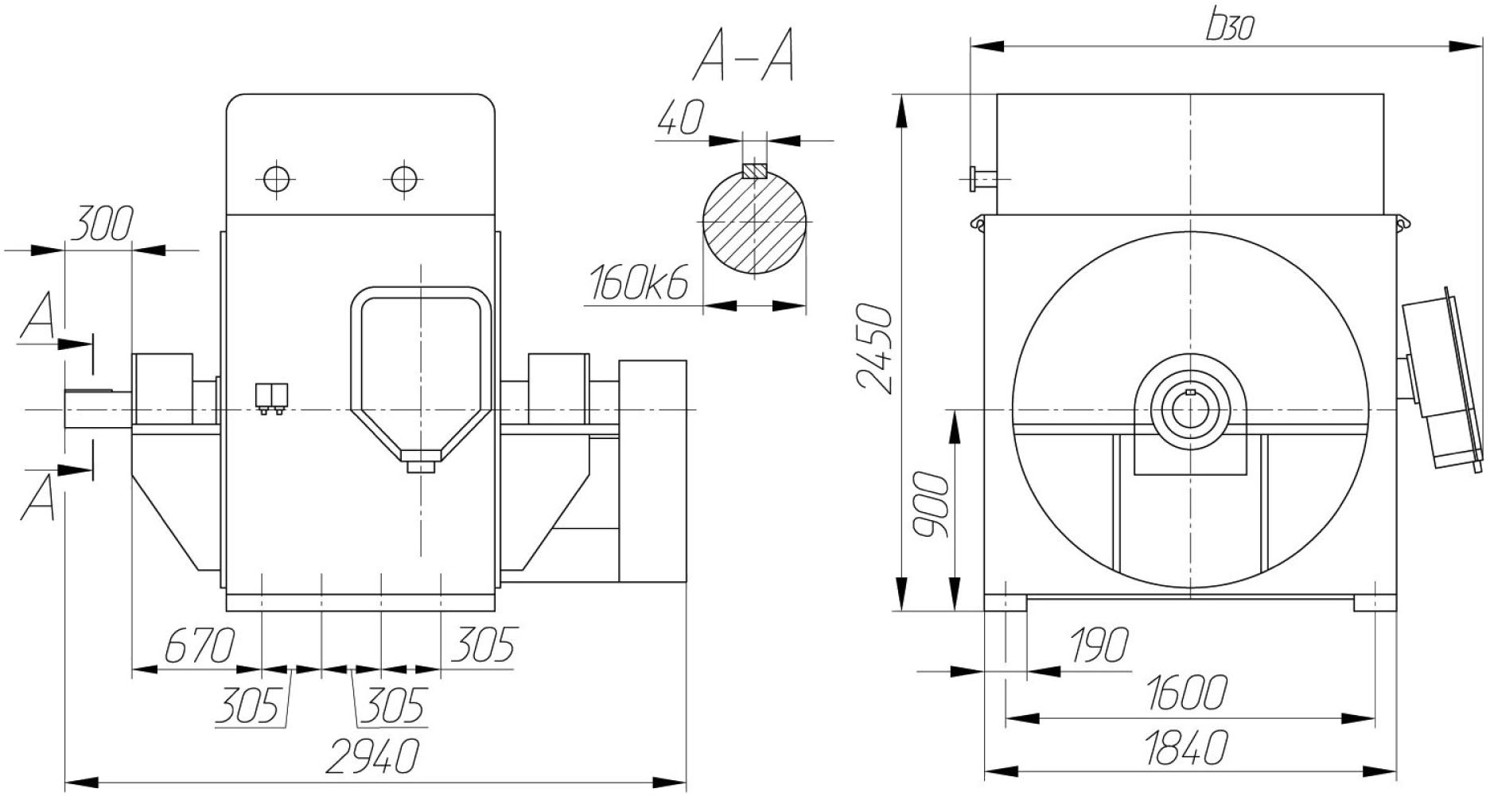

Электродвигатель СДСЗ-2-17-49-12УХЛ4 (Масса 11 800 кг)
