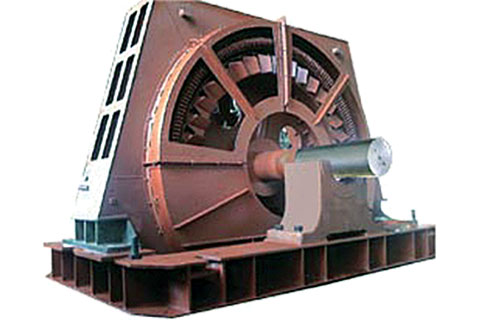

Электродвигатели СДС

Электродвигатели синхронные, серии СДС, 19 габарита предназначены для привода цементных, рудо размольных и других мельниц.

Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц или 60 Гц, напряжением 6000 В, в продолжительном режиме S1, cosφ=0,9.
Категория размещения двигателей — 4, степень защиты — IP00.

Возбуждение двигателей осуществляется от тиристорных возбудителей.

Двигатели выполнены на подшипниках скольжения с кольцевой смазкой, с одним или двумя концами вала.

Выводные концы обмотки статора могут располагаться в коробке выводов или направляться в фундаментную яму.

Охлаждение двигателей — в режиме самовентиляции.

Номинальные данные

Тип двигателя Мощность, кВт Частота вращения, об/мин КПД, %
СДС-19-46-40УХЛ4 2000 150 94.6
СДС-19-56-40УХЛ4 2500 150 95.1
СДС-19-56-48УХЛ4 1600 125 94

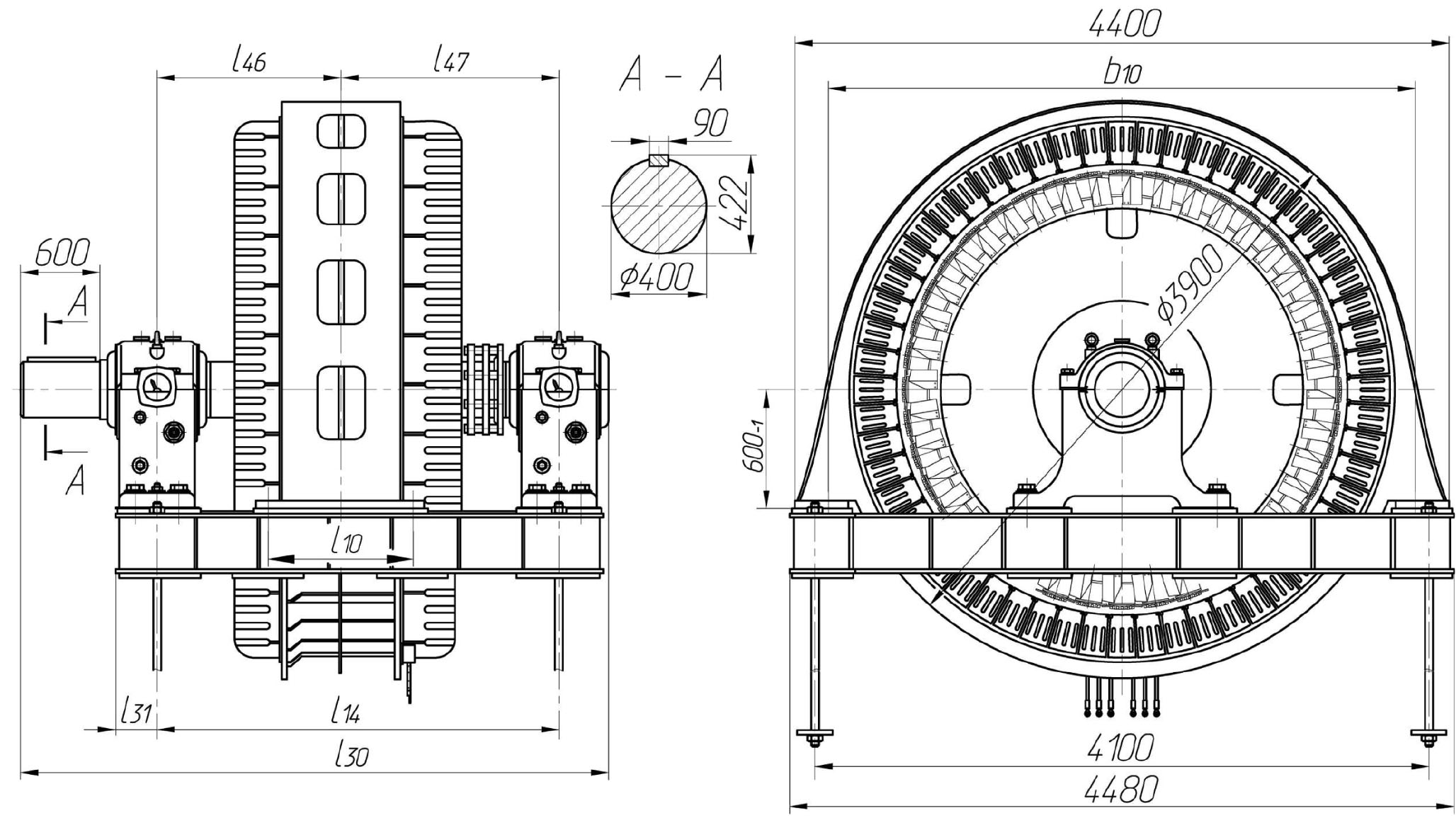

Габаритные, установочные, присоединительные размеры

Тип двигателя l10 l14 l30 l31 l46 l47 b10 Масса, кг
СДС-19-46-40УХЛ4 750 2100 3180 200 900 1000 4260 23170
СДС-19-56-40УХЛ4 850 2000 3280 350 950 1050 4260 25200
СДС-19-56-48УХЛ4 850 2150 3225 350 950 1000 4100 27300
