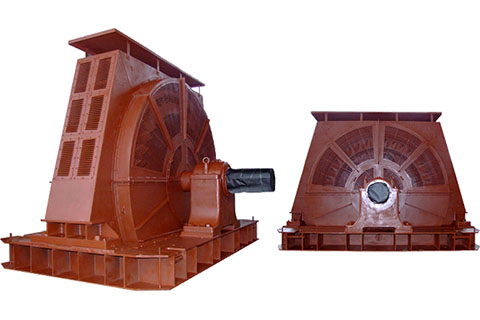

Электродвигатели СДМЗ, 17-24 габаритов

Двигатели серии СДМЗ предназначены для привода рудоразмольных, углеразмольных и цементных мельниц, применяемых в технологических линиях горно-обогатительных комбинатов, цементных комбинатов и ТЭЦ. Двигатели серии СДНЗ предназначены для привода рубательных машин.

Двигатели имеют закрытое исполнение и могут устанавливаться в помещениях с высокой запылённостью.

Двигатели рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 6000 В и 10000 В, Cos φ=0,9.

Конструктивное исполнение двигателя:

— по способу монтажа — IM7321, IM7311 (ГОСТ2479);

— по степени защиты контактных колец — IP11 (ГОСТ17494)

— по степени защиты корпуса — IP44 (ГОСТ17494);

— по климатическому исполнению и категории размещения — УХЛ4 (ГОСТ15150);

Охлаждение двигателей осуществляются в режиме принудительной вентиляции. Способ охлаждения двигателей — ICW37А97 (ГОСТ20459).

Окружающая среда — неогнеопасная, невзрывоопасная, не содержащая агрессивных газов и паров, соответствующая типу атмосферы II, по ГОСТ15150.

Двигатели предназначены для установки в помещениях с запылённостью более 2 мг/м3 и работают под избыточным давлением, с подпиткой чистым воздухом с запыленностью не более 0,2 мг/м3.

Возбуждение двигателей — от тиристорных возбудителей.

Изоляционные материалы обмоток статора — класса нагревостойкости не ниже «F», по ГОСТ 8865.

Двигатели выполняются на подшипниках скольжения с кольцевой и комбинированной смазкой, с одним или двумя концами вала.

Выводные концы обмотки статора могут располагаться в коробке выводов или направляться в фундаментную яму.

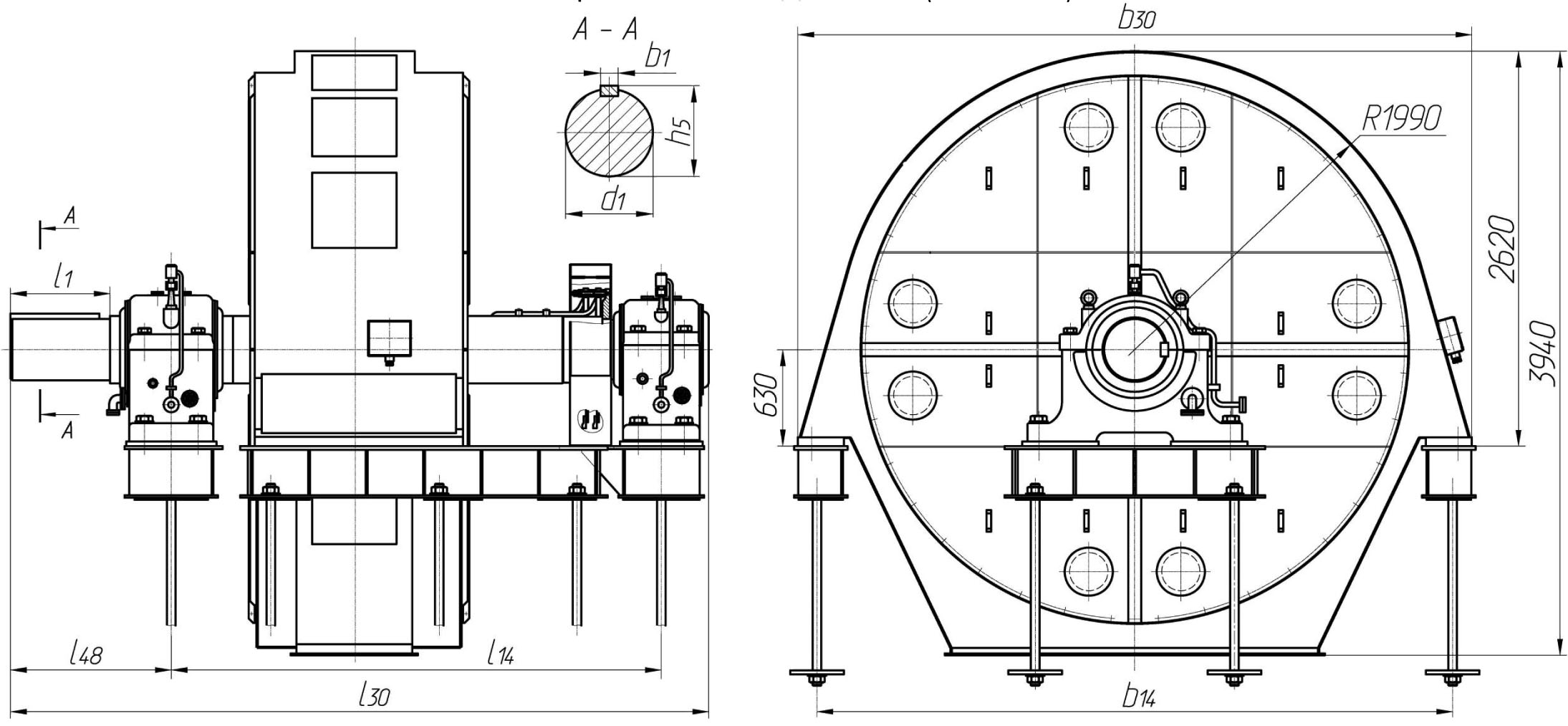

По установочно-присоединительным размерам, двигатели серии СДМЗ-2 взаимозаменяемы с двигателями серии СДМЗ-4.
