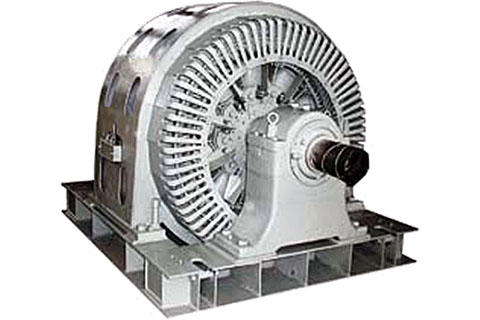

Электродвигатели СДМ, СДВ
Синхронные электродвигатели серии СДМ предназначены для привода цементных и сырьевых мельниц и рассчитаны для работы от сети переменного тока частотой 50 Гц, напряжением 6000 В, в продолжительном режиме S1 Cos φ = 0,9 (опережающий).
Синхронные электродвигатели серии СДВ предназначены для вентиляторов и других механизмов с большими моментами инерции вращающихся частей и рассчитаны для работы от сети переменного тока, частотой 50 Гц, напряжением 6000 В, в продолжительном режиме S1 Cosφ = 0,9 (опережающий).
Категория размещения двигателей — 3, степень защиты — IP00.
Возбуждение двигателей — от тиристорных возбудителей.
Двигатели выполняются на подшипниках скольжения с кольцевой и комбинированной смазкой, с одним или двумя концами вала.
Выводные концы обмотки статора могут располагаться в коробке выводов или направляться в фундаментную яму.
Охлаждение двигателей — в режиме самовентиляции.
Номинальные данные
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | КПД, % |
| СДМ-15-49-6У3 | 1600 | 1000 | 95.7 |
| СДМ-15-64-6У3 | 2000 | 1000 | 95.9 |
| СДМ-15-49-8У3 | 1250 | 750 | 95.3 |
| СДВ-15-39-10У3 | 800 | 600 | 94.3 |
| СДВ-15-49-10У3 | 1000 | 600 | 94.8 |
| СДВ-15-64-10У3 | 1250 | 600 | 95.3 |
| СДВ-15-64-10У3 | 1600 | 600 | 95.2 |
| СДВ-15-34-12У3 | 500 | 500 | 93 |
| СДВ-15-49-12У3 | 800 | 500 | 94 |
| СДВ-16-41-12У3 | 1250 | 500 | 94.5 |
| СДВ-16-51-12У3 | 1600 | 500 | 95.3 |
| СДВ-16-64-12У3 | 2000 | 500 | 95.3 |
| СДВ-16-41-16У3 | 1000 | 375 | 94.1 |

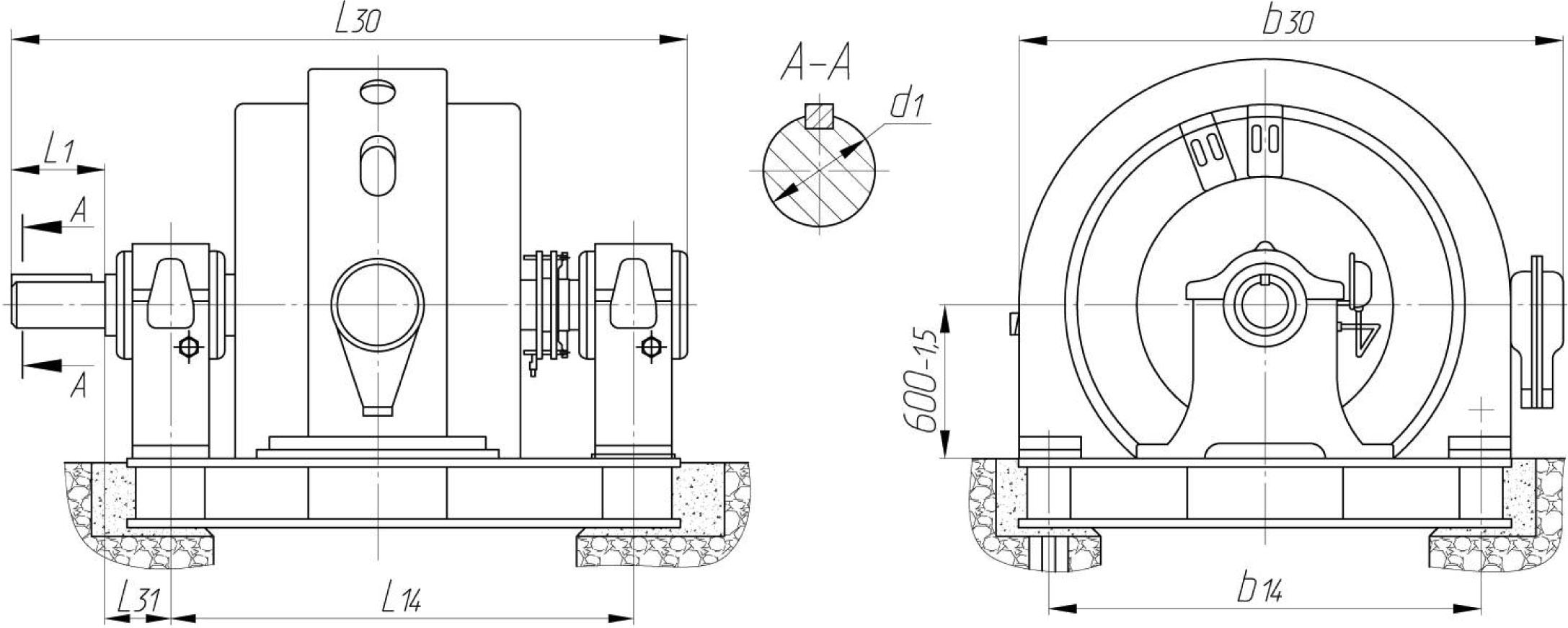

Габаритные, установочные, присоединительные размеры
| Тип двигателя | b14 | b30 | d1 | l1 | l14 | l30 | l31 |
| СДМ-15-49-6У3 | 1650 | 2100 | 180 | 300 | 1750 | 2480 | 220 |
| СДМ-15-64-6У3 | 1650 | 2100 | 180 | 300 | 1950 | 2670 | 220 |
| СДМ-15-49-8У3 | 1650 | 2100 | 180 | 300 | 1750 | 2480 | 220 |
| СДВ-15-39-10У3 | 1650 | 2115 | 160 | 300 | 1550 | 2230 | 195 |
| СДВ-15-49-10У3 | 1650 | 2115 | 180 | 300 | 1700 | 2420 | 220 |
| СДВ-15-64-10У3 | 1650 | 2115 | 180 | 300 | 1800 | 2540 | 240 |
| СДВ-15-34-12У3 | 1650 | 2115 | 160 | 300 | 1450 | 2120 | 195 |
| СДВ-15-49-12У3 | 1650 | 2115 | 220 | 350 | 1700 | 2490 | 240 |
| СДВ-16-41-12У3 | 1650 | 2500 | 200 | 350 | 1600 | 2380 | 220 |
| СДВ-16-51-12У3 | 1650 | 2500 | 220 | 350 | 1740 | 2560 | 240 |
| СДВ-16-64-12У3 | 1650 | 2500 | 240 | 410 | 1950 | 2850 | 260 |
| СДВ-16-41-16У3 | 1650 | 2500 | 220 | 350 | 1650 | 2450 | 240 |
