Вкладыши подшипников

Описание

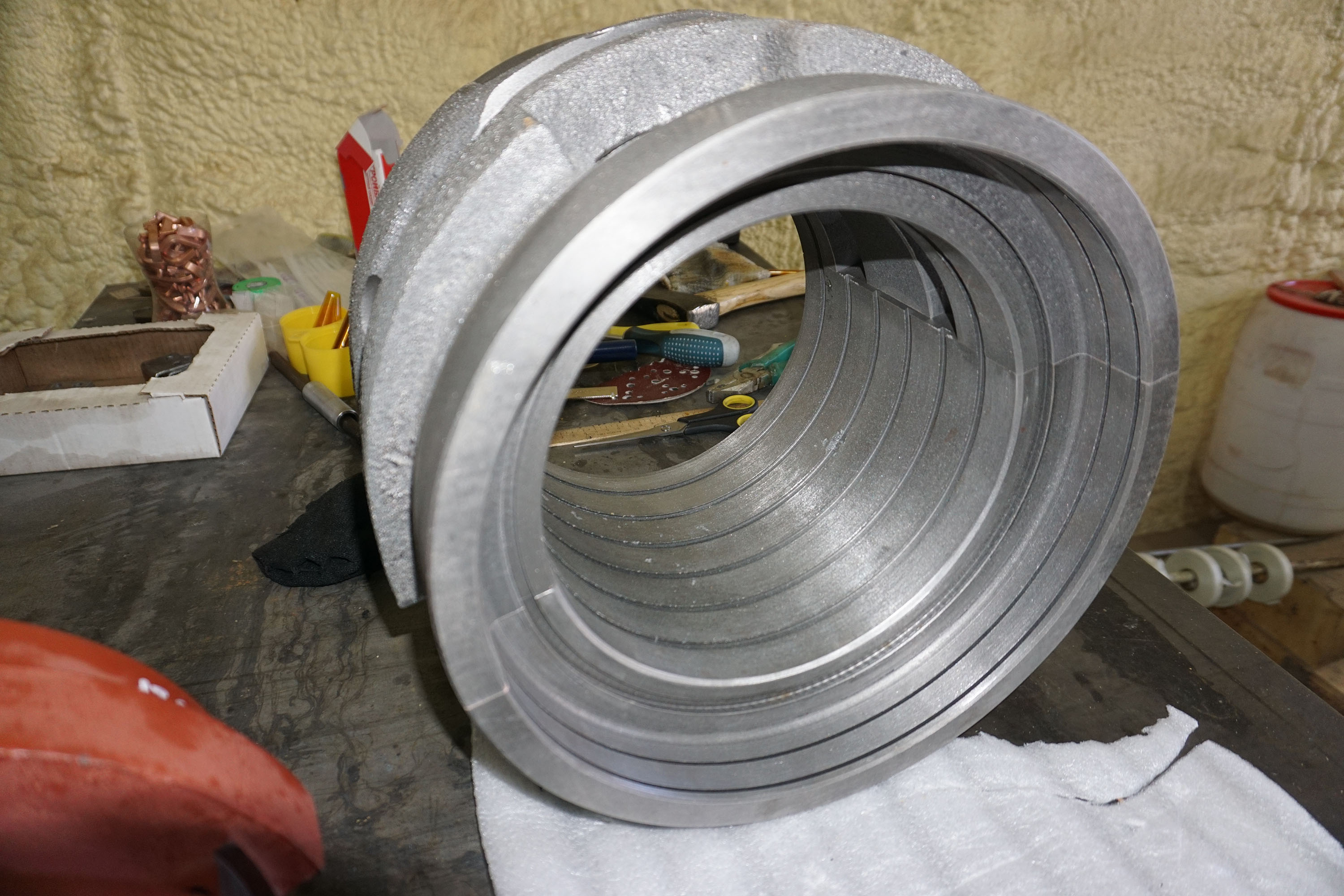

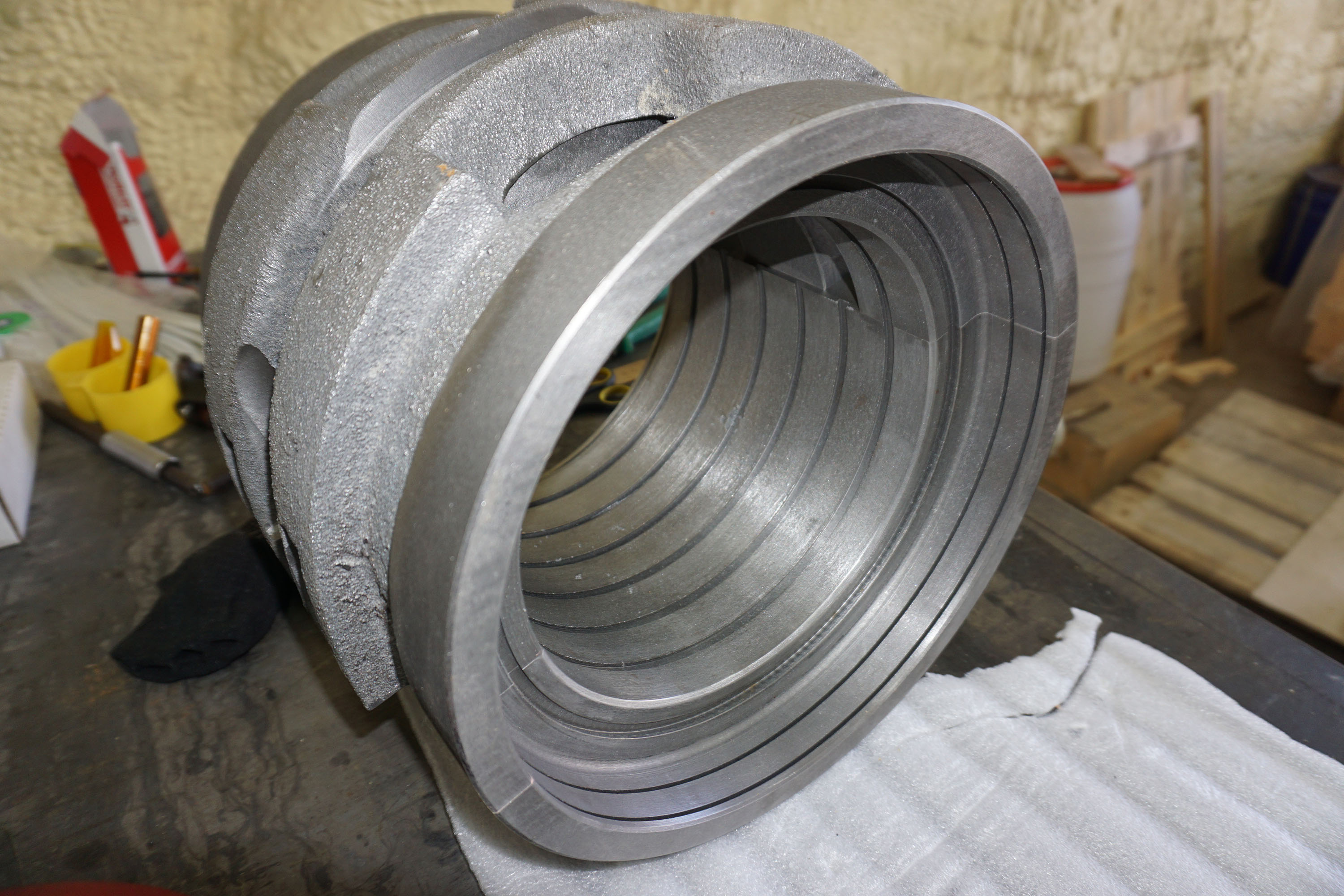

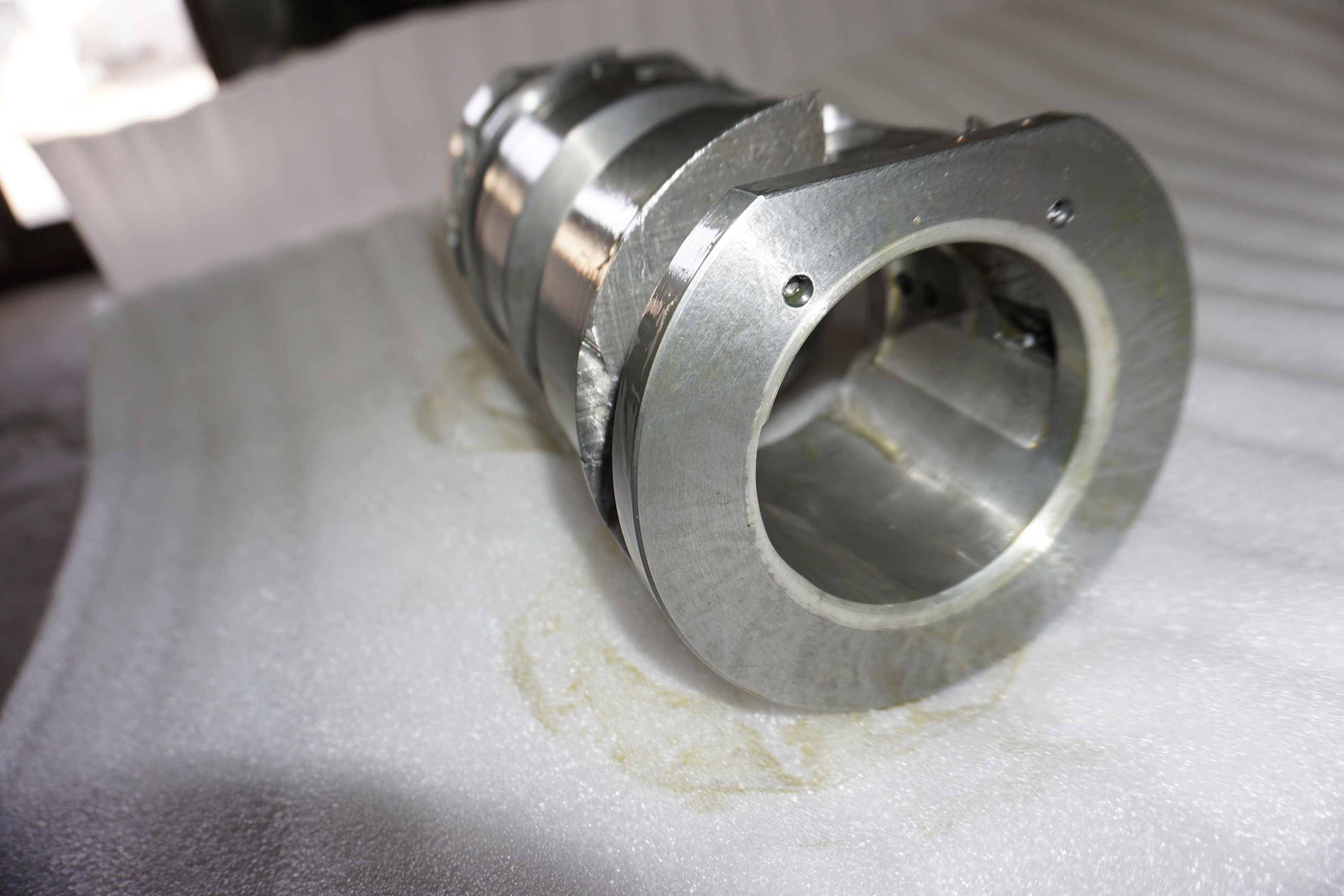

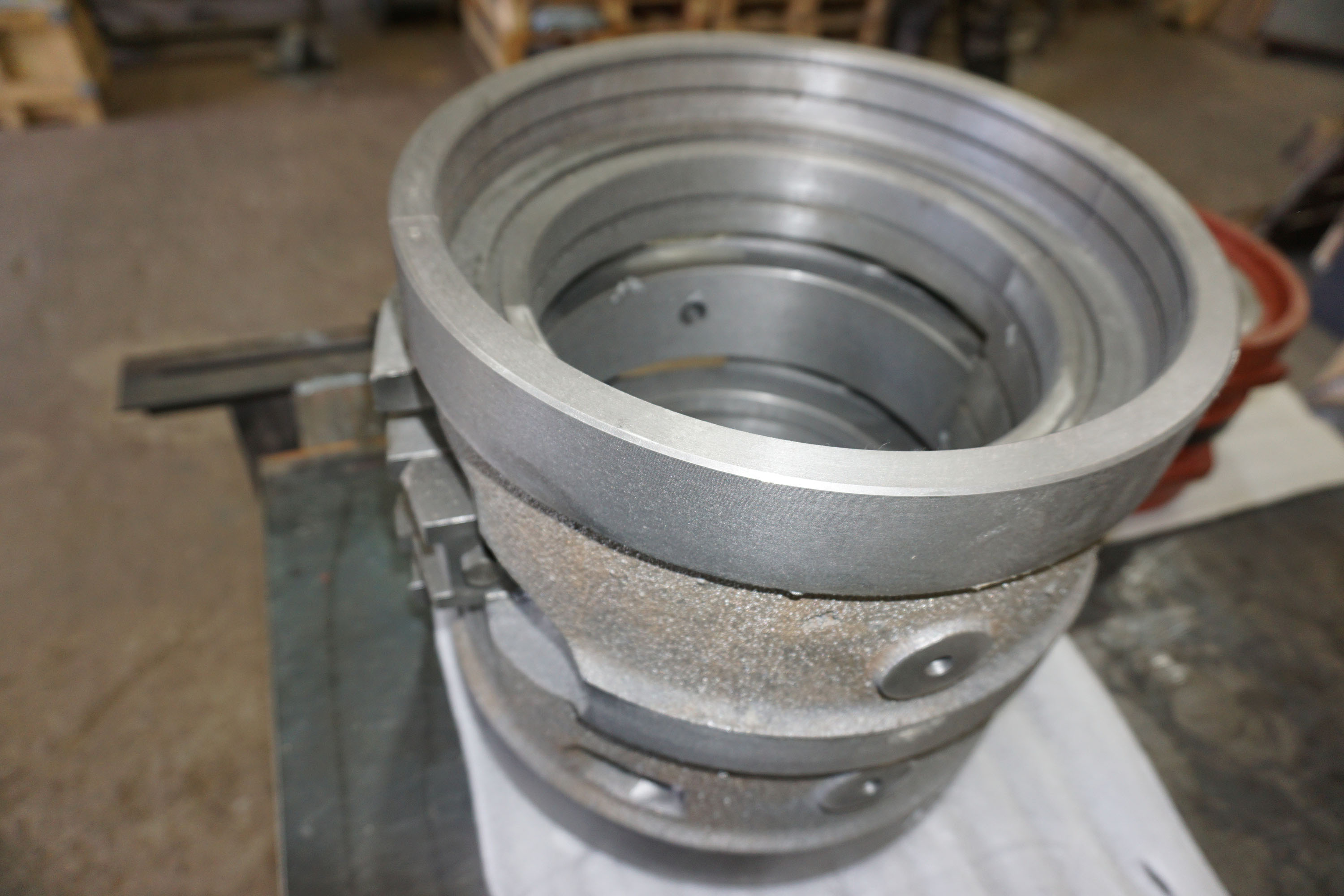

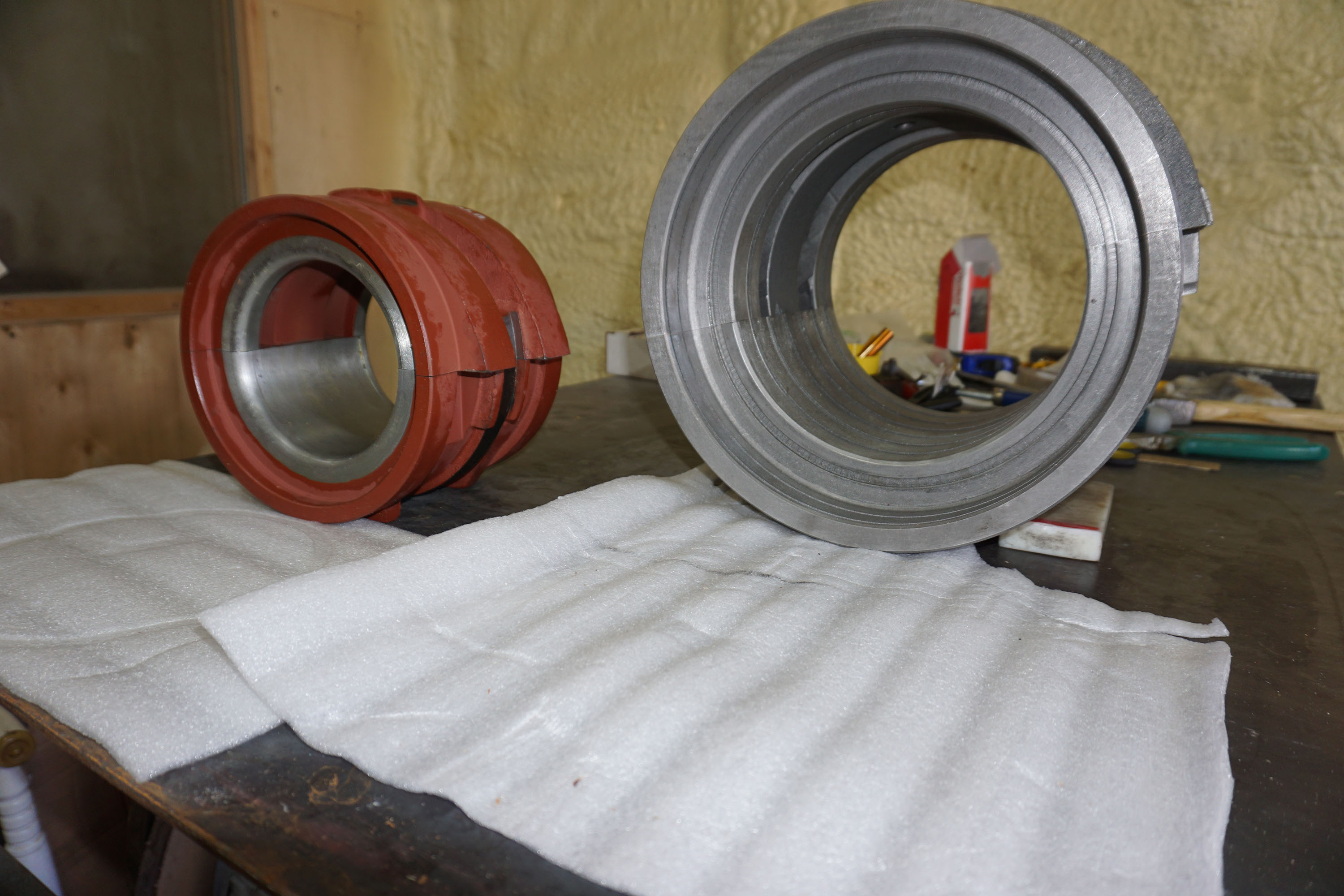

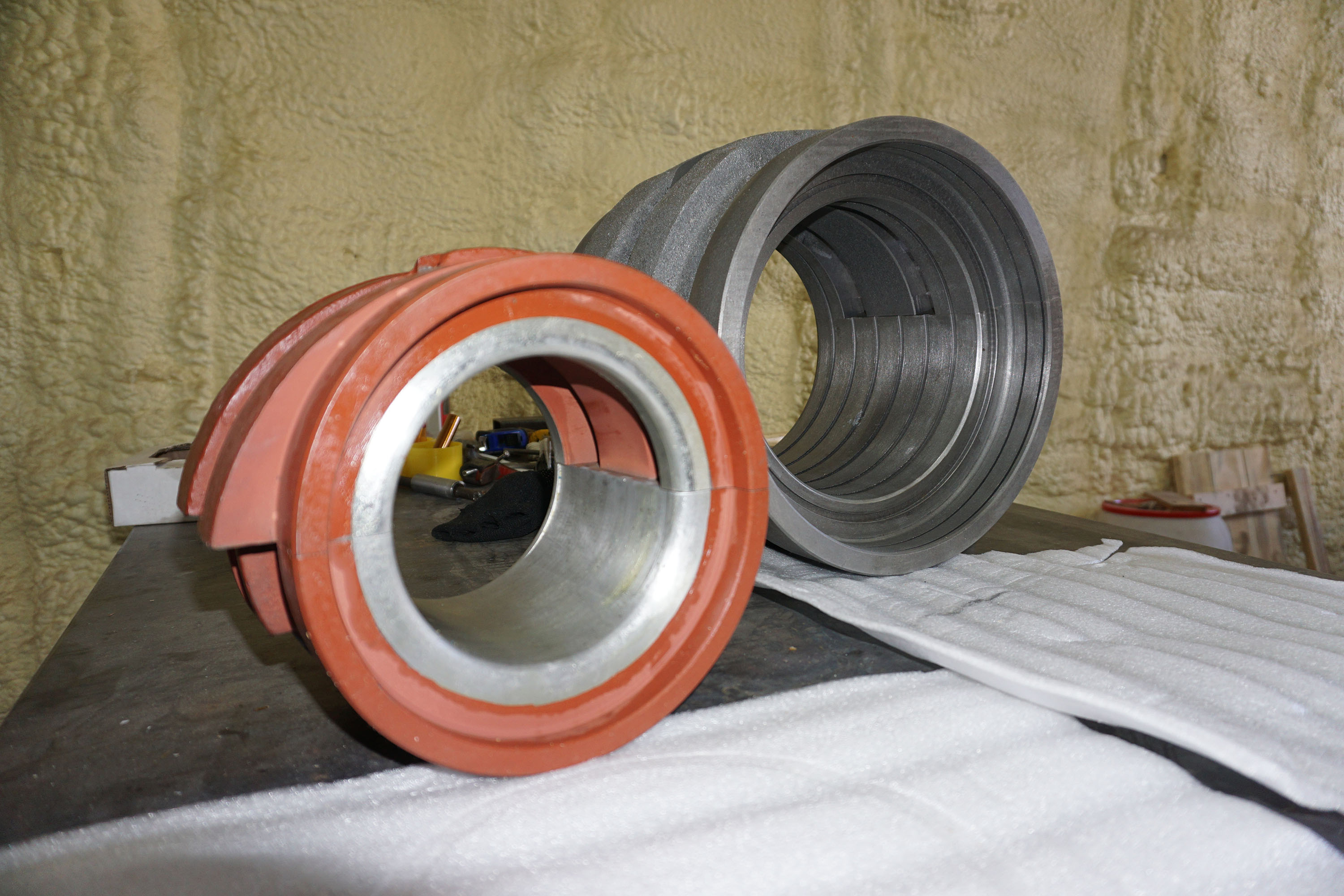

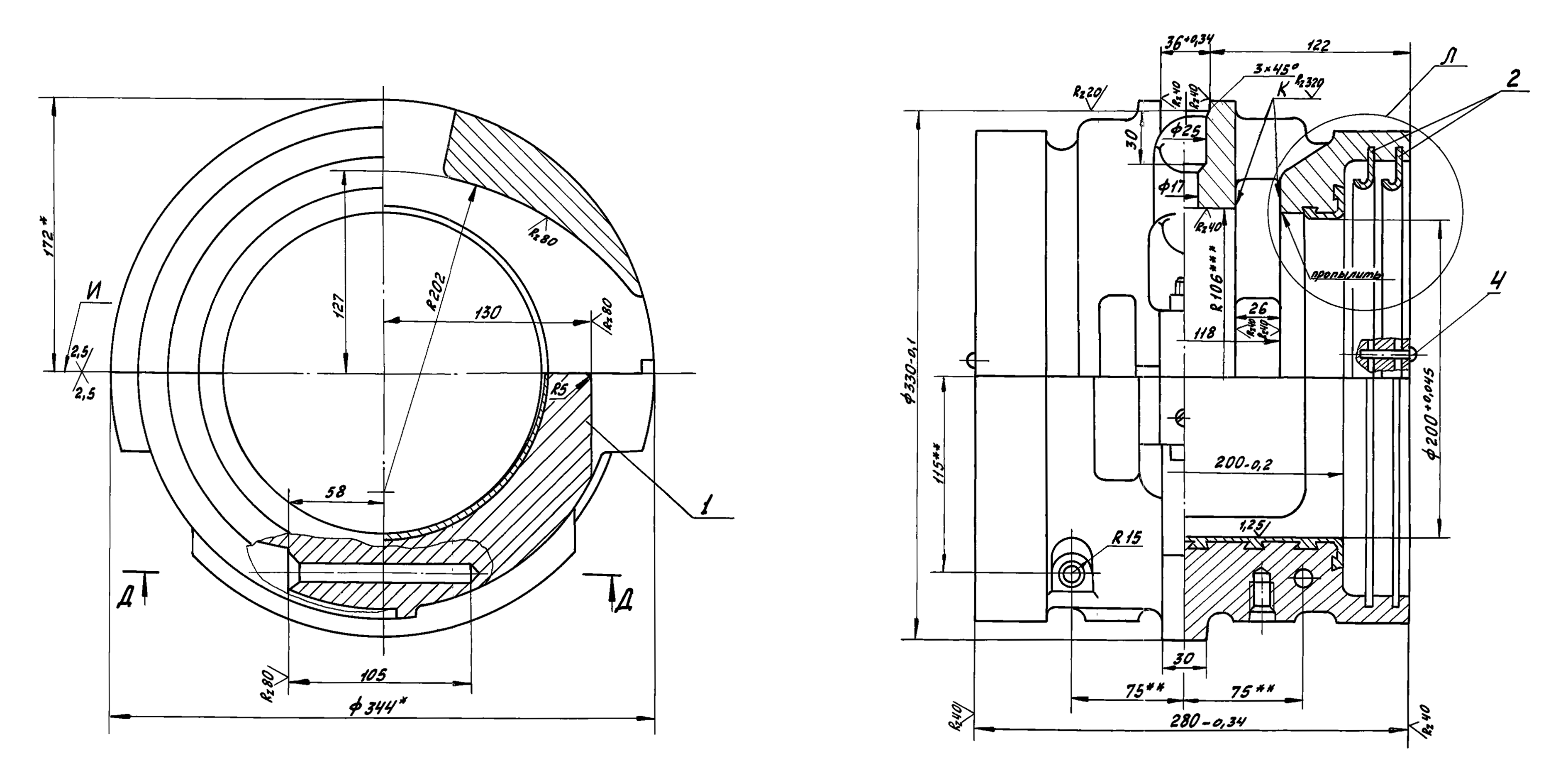

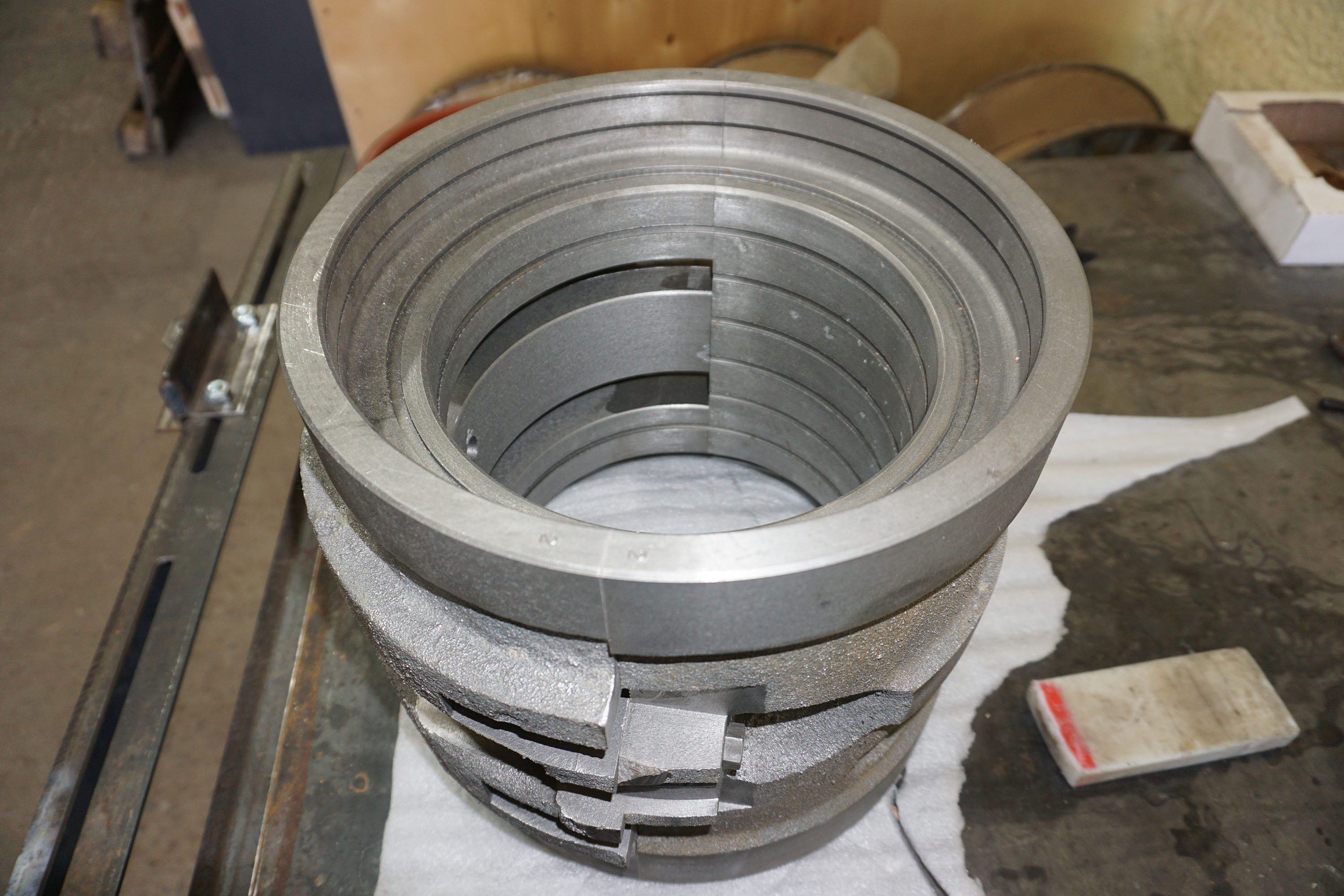

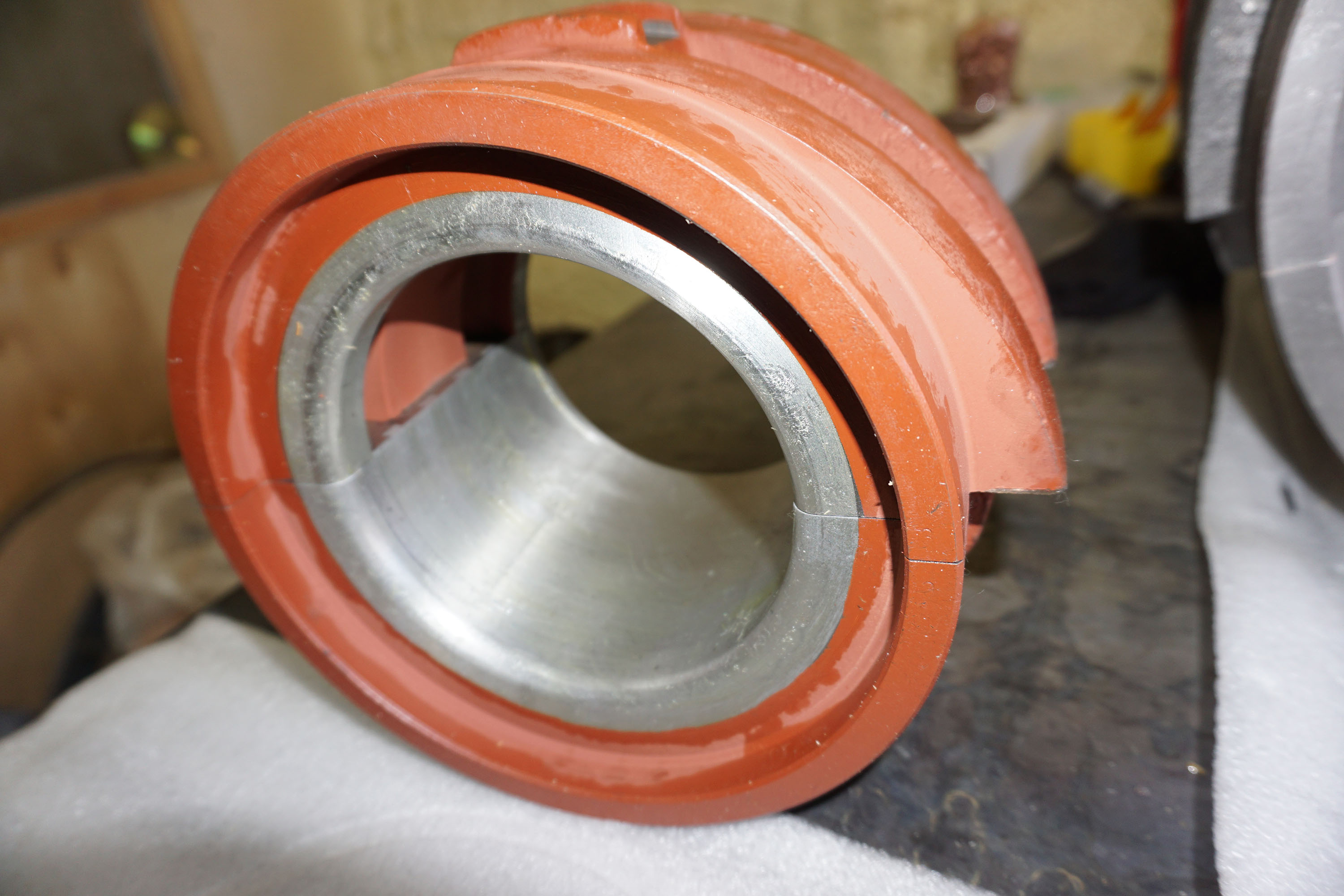

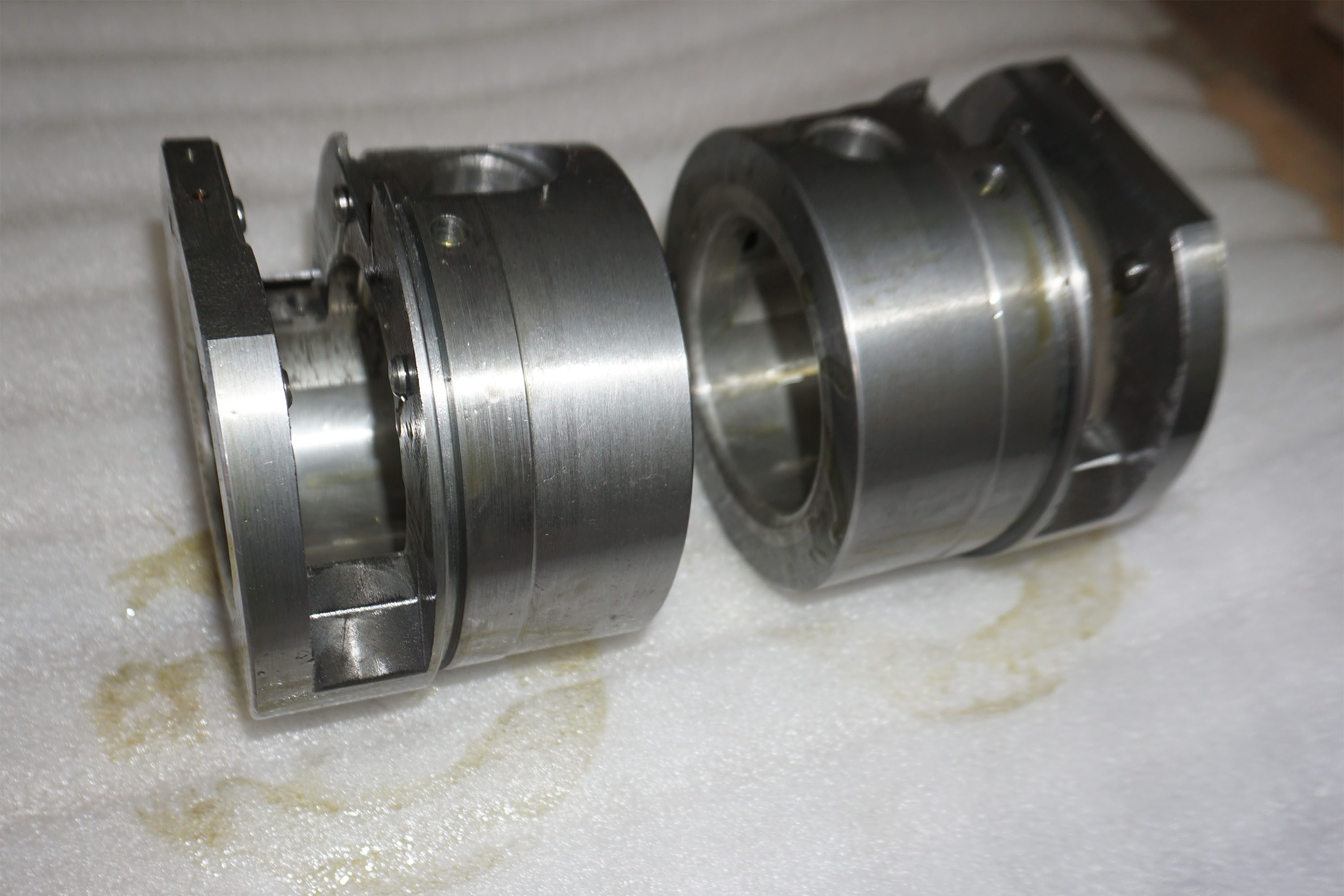

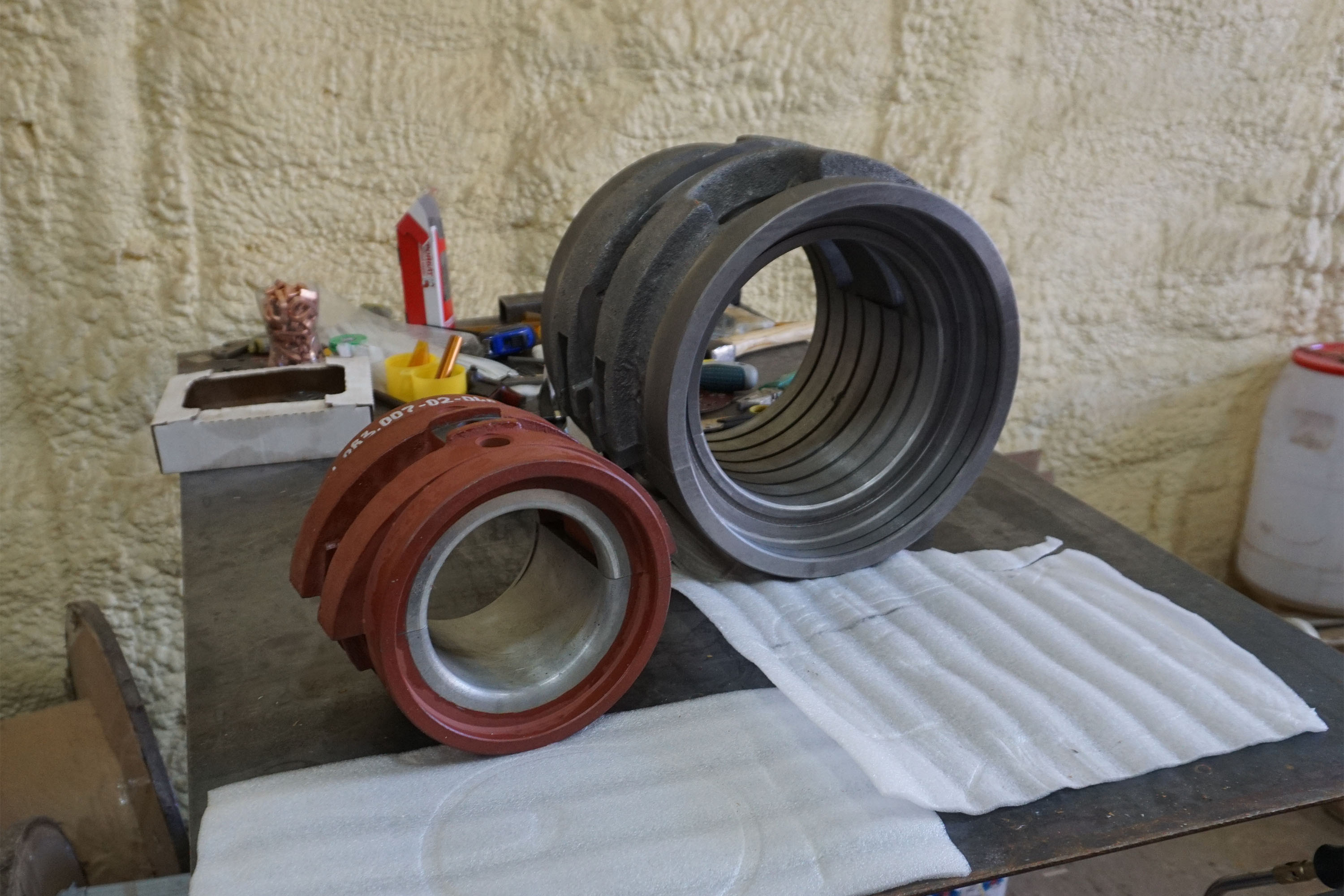

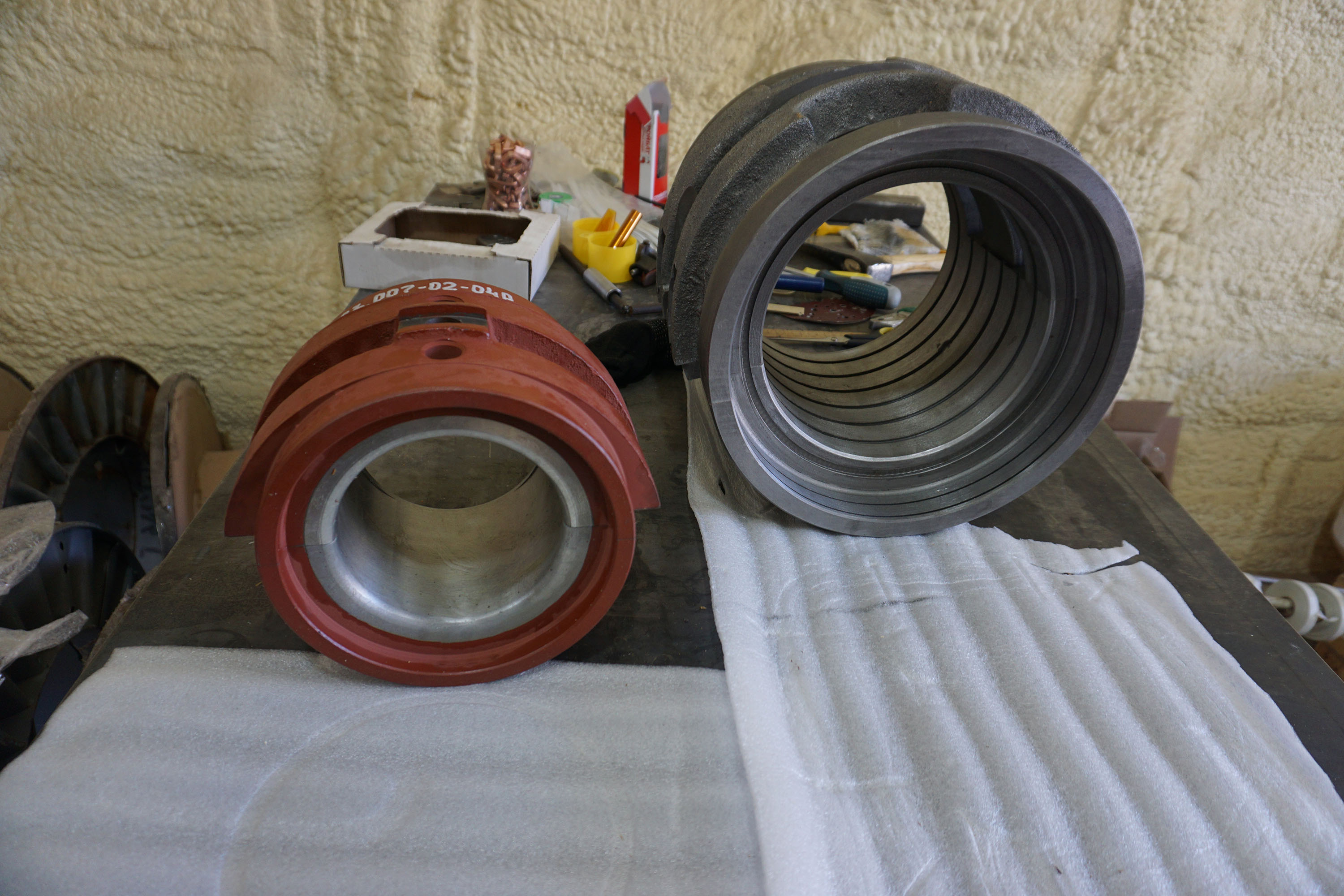

Вкладыш подшипника (вкладыш подшипника скольжения) является частью подшипникового узла электродвигателя и служит опорой для ротора. Вкладыш обычно состоит из двух полувкладышей, соединенных с помощью центрирующих болтов. Полувкладыши изготовляются из чугуна и заливаются баббитом на машине центробежного литья.

Область применения

Вкладыши подшипников используются в подшипниковых опорах крупных электродвигателей, для обеспечения центрирования и соблюдения соосности вращающихся деталей двигателя.
Подшипники скольжения широко применяются, когда применение подшипников качения невозможно или нецелесообразно.
Марки электрических высоковольтных двигателей, на которых используются вкладыши подшипников скольжения как составная часть подшипникового узла: 4АЗМ, 4АРМ, 4АЗМП, 4АРМП, 2АЗМ, 2АЗМП, 2АРМП, АВЦ, СТД, СТДМ, СТДП, СДМ, СДН, СДС, 4СДЗ, СДСЗ, СДРЗ, СДМЗ, АДО, 2АДО, 2АДО-С.

Преимущества

  • низкий коэффициент трения;
  • высокая сопротивляемость изнашиванию и заеданию;
  • достаточная усталостная прочность (при пульсирующей нагрузке).

Изготавливаем вкладыши, подшипниковые стояки и маслоподъемные кольца по чертежам Заказчика. Ремонтируем и восстанавливаем вкладыши, подшипниковые стояки и маслоподъемные кольца.

Перечень вкладышей

Обозначение Применение
5БЩ.263.000-1,3Р (ø120×140) Электродвигатели СДН, СДНЗ, СДС, СДСЗ, СДН-2, СДНЗ-2, СДВ, СДРЗ, СДМ, 4СД, 4СДЗ, СДСЗ, СДМЗ
5БЩ.263.000-2,4Р (ø130×140)
5БЩ.263.001-1,3Р (ø140×150)
5БЩ.263.001-2,4Р (ø150×150)
5БЩ.263.002-1,2Р (ø160×160)
5БЩ.263.003-1,2Р (ø180×180)
5БЩ.263.004-2Р (ø200×200)
5БЩ.263.005-2Р (ø220×220)
5БЩ.263.006-2Р (ø250×250)
5БЩ.263.007-0,2-0,4Р (ø130х130)
5БЩ.263.007-01,03,05,06Р (ø150х150)
5БЩ.263.008-02-04Р (ø160х160)
5ВК.263.181 Электродвигатели 4АЗМ, 4АРМ, 4АЗМП
5ВК.263.182

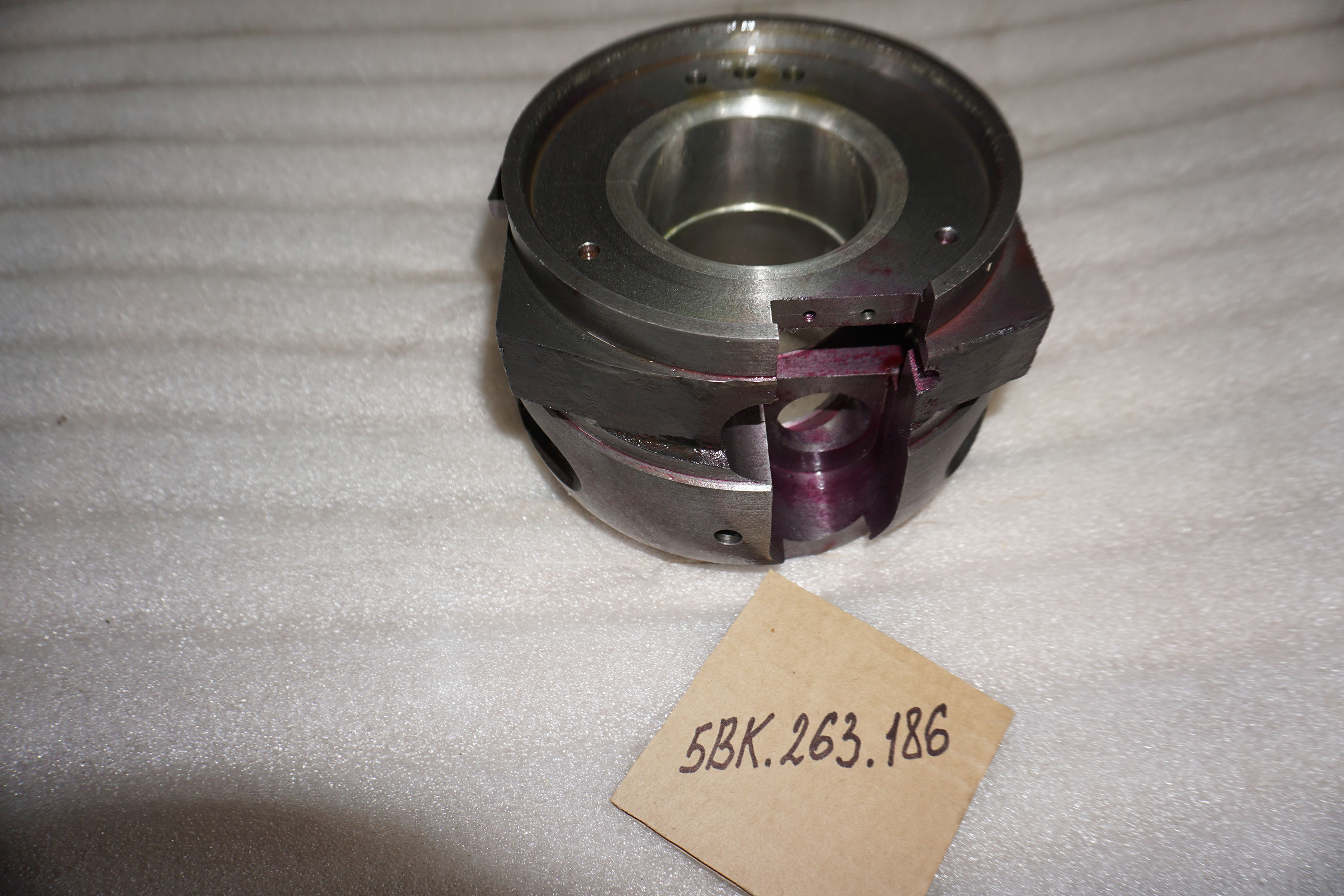

5ВК.263.186
5ВК.263.187
5ВК.263.211 Электродвигатели 4АЗМП-3150/10000, 4АРМП-3150/10000
5ВК.263.194 Электродвигатели 4АЗМ-3150/6000, 4АРМ-3150/6000, 4АЗМП-3150/6000, 4АРМП-3150/6000
ВКИА.304.317.032-01 Электродвигатели 4АРМ-800/6000.
ВКИА.304.417.031-01 Электродвигатели 4АЗМ, 4АРМ, 4АЗМП
ВКИА.304.417.032-02
ВКИА.304.417.031-03
ВКИА.304.417.032-03
5ВК.263.200 Электродвигатели 4АЗМП-315, 4АЗМП-500
5ВК.263.201
5ВК.263.144 Электродвигатели АВЦ 1600-1500У5.
5ВК.263.180 Электродвигатели АДО-1250/600-У3.
5ВЖ.263.151 Электродвигатели СТД-630, СТД-800, СТД-1000
5ВЖ.263.141 Электродвигатели СТД-1250, СТД-1600, СТД-2000
5ВЖ.263.153 Электродвигатели СТД-2500, СТД-3150, СТД-4000, СТД-5000
5ВЖ.263.166 Электродвигатели СТД-10000, СТД-12500, СТДП-10000, СТДП-12500, Т-12-2Т3
5ВК.263.193 Электродвигатели 4АЗМ, 4АРМ, 4АЗМП
ПК 220х220 Электродвигатели СДМ, СДН, СДС
5ВК.263.127 Электродвигатели 2АЗМ, 2АЗМП, 2АРМП
5ВК.263.128
5БЩ.263.004-2Р Электродвигатели СДН, СДНЗ, СДС, СДСЗ, СДН-2, СДНЗ-2, СДВ, СДРЗ, СДМ, 4СД, 4СДЗ, СДСЗ, СДМЗ
5БЩ.263.005-2Р
ВКИА.304.417.033 Электродвигатели 2АДО, 2АДО-С
