Подшипниковые стояки

Описание

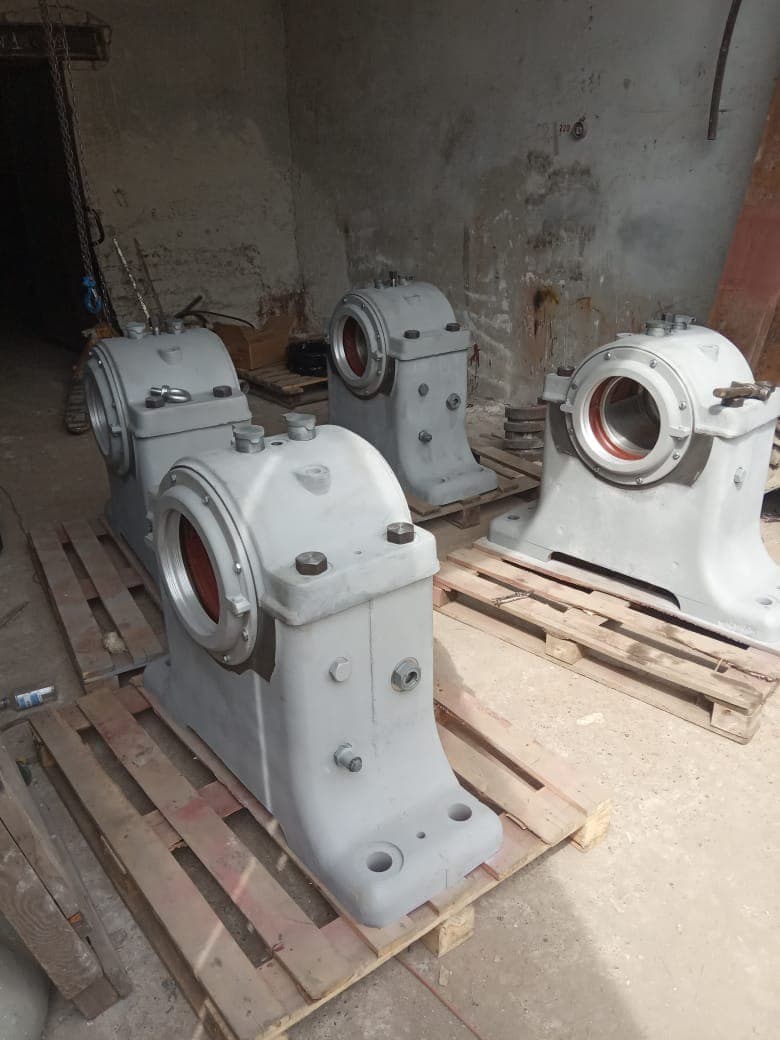

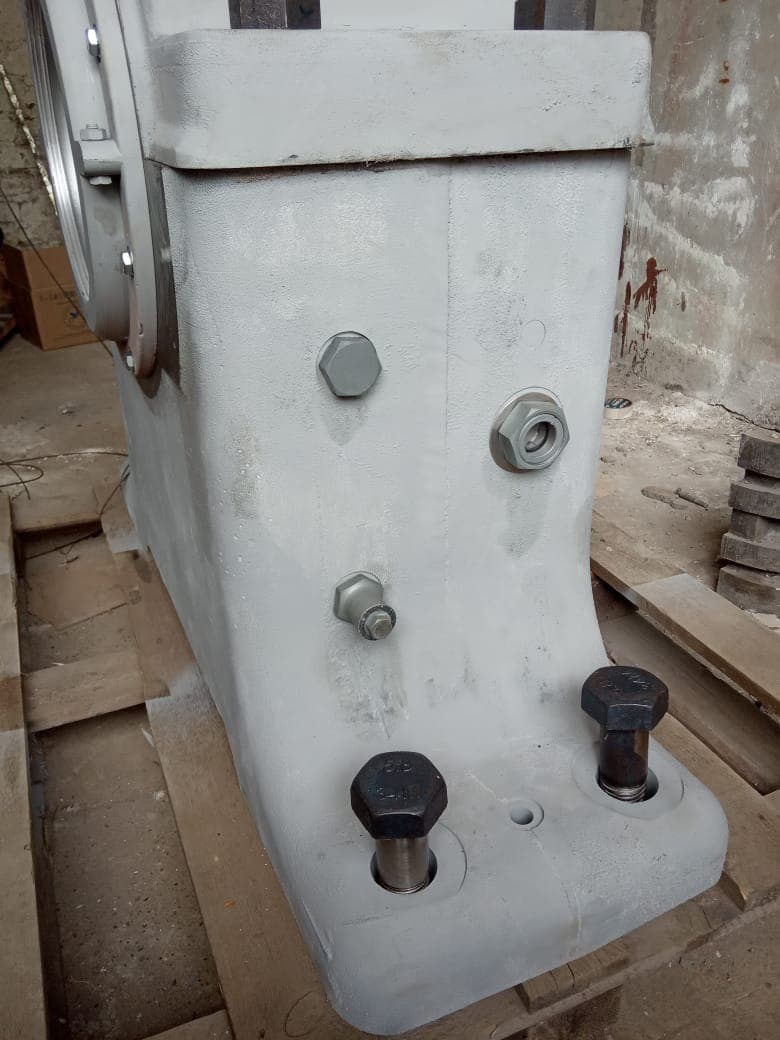

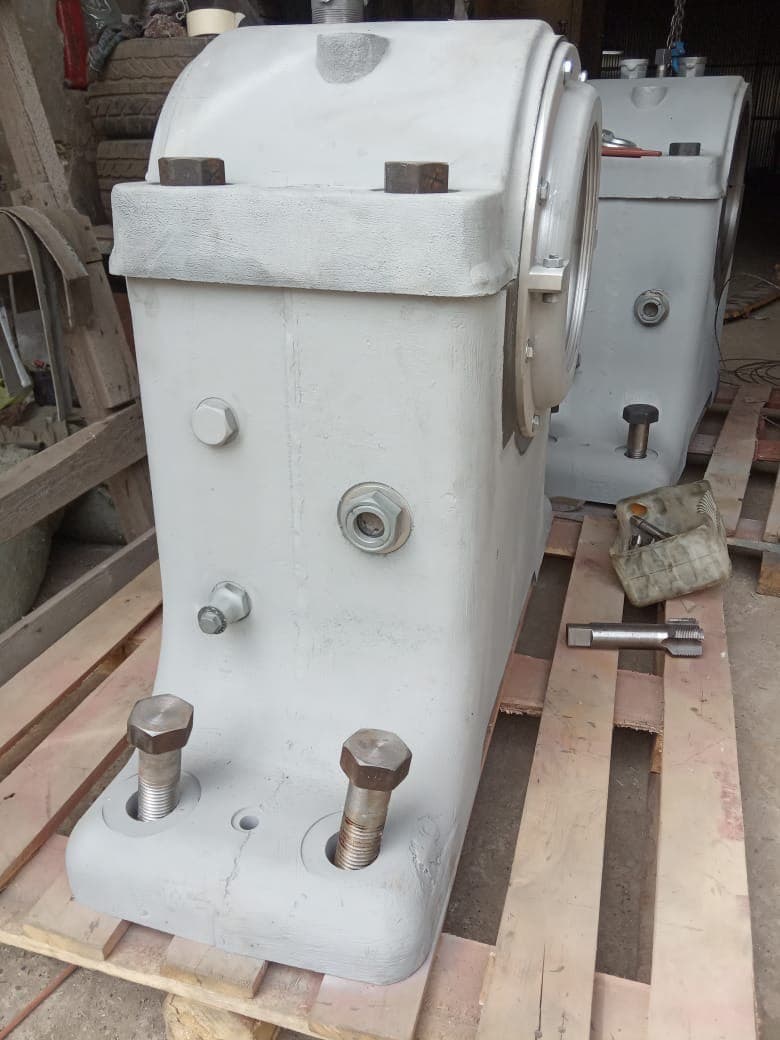

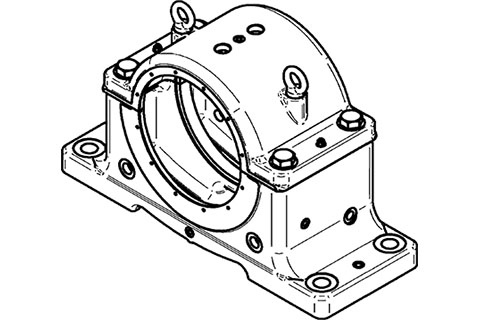

Подшипниковый стояк - это опора (стойка) для вала электродвигателя, с установленной внутри конструкцией, обеспечивающей надежную работу вала.
Подшипниковые стояки усанавливаются с двух сторон, с каждой стороны вала.
В подшипниковых стояках электродвигателей используются подшипники скольжения.
Подшипники скольжения могут также применятся в составе подшипниковых щитов, как например у серии двигателей СД2 или у АЗД-13-52-12.

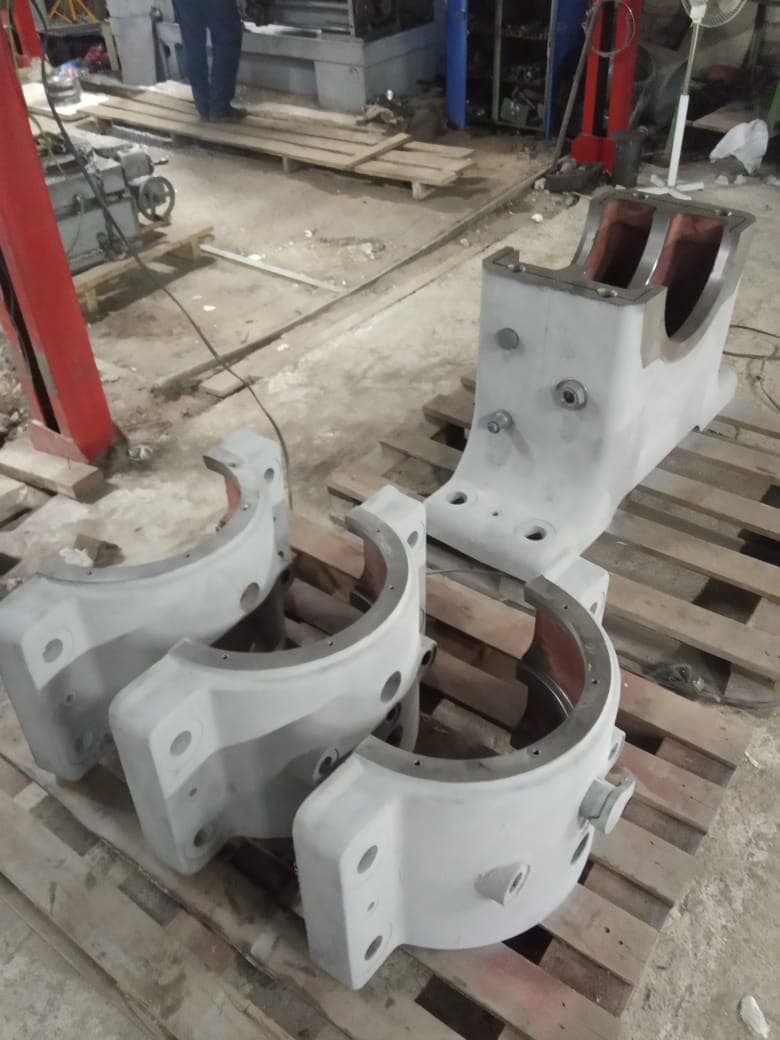

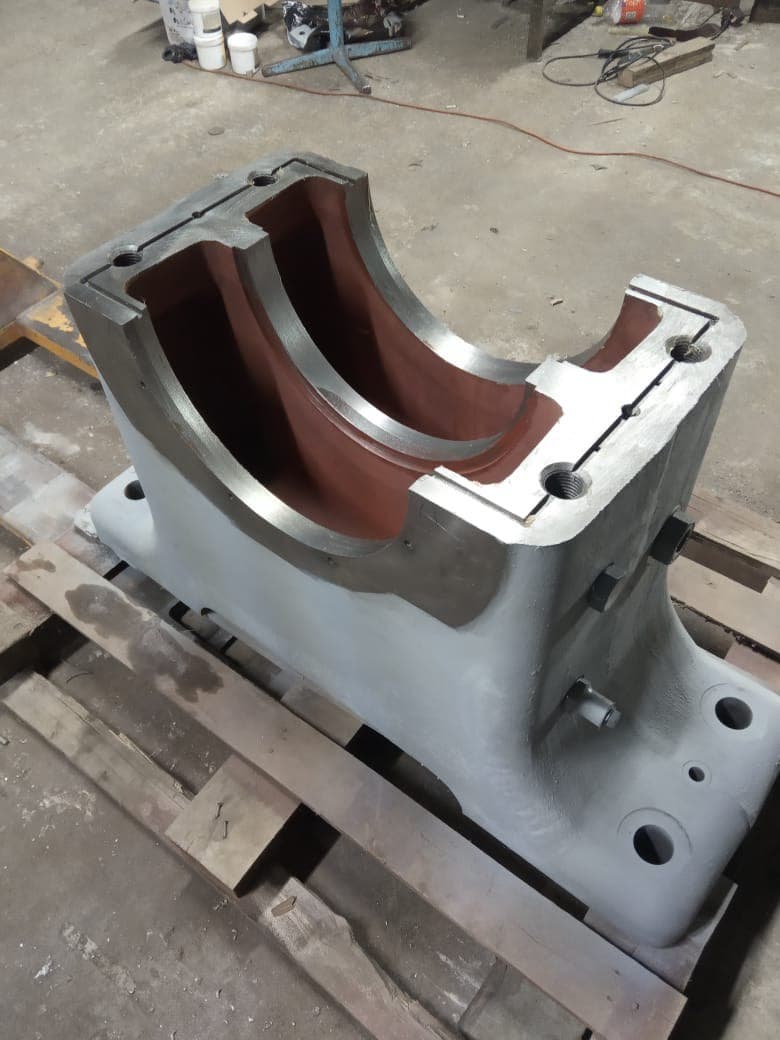

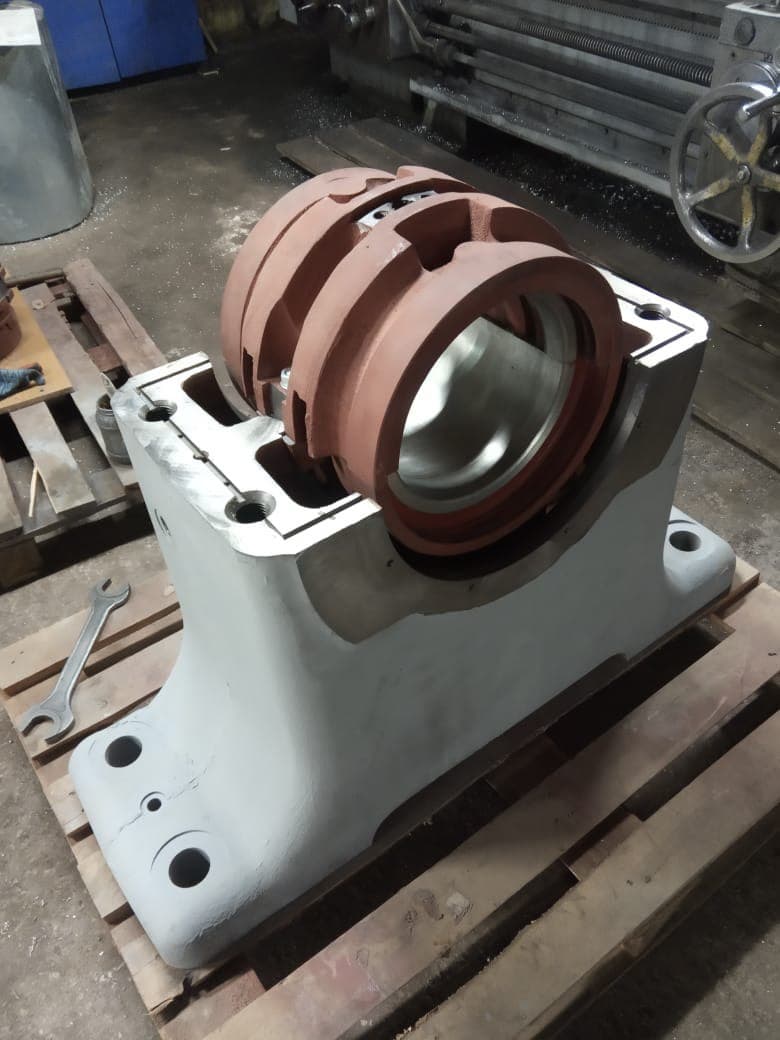

Подшипниковые стояки состаят из опоры, вкладышей подшипника, крышки подшипника, маслоуловителей (уплотнений) и других деталей.
В крупных машинах стояковые подшипники скольжения устанавливаются отдельно от станины на фундаментной плите.
Подшипниковые стояки обычно изготавливаются из чугуна.

Область применения

Опоры с подшипниками скольжения широко применяются, когда применение подшипников качения невозможно или нецелесообразно.
Подшипниковые стояки предназначены для удерживания вала электродвигателя в составе средних и крупных электродвигателей.
Марки электрических высоковольтных двигателей, на которых используются подшипниковые стояки: 4АЗМ, 4АРМ, 4АЗМП, 4АРМП, 2АЗМ, 2АЗМП, 2АРМП, АВЦ, СТД, СТДМ, СТДП, СДМ, СДН, СДС, 4СДЗ, СДСЗ, СДРЗ, СДМЗ, АДО, 2АДО, 2АДО-С.

Замена подшипникового стояка

Подшипниковые стояки имеют простую и надежную конструкцию, но через много лет эксплутации могут прийти в негодность.
Если во время работы электродвигателя появляется вибрация, есть следы подтеков масла, деформации стояка, то, возможно, нужно после проведения осмотра и выявления причин заменить стояк на новый. Новые стояки после замены прослужат много лет.
Стояки лучше менять полностью, то есть со всеми комплектующими в сборе (вкладышами, кольцами, уплотнениями).

Комплектация

Подшипниковый стояк обычно поставляется в сборе, то есть внутри уже установлены вкладыши подшипника, уплотнения, кольца.
Подшипниковый стояк в сборе готов к эксплуатации.

Возможности

Имеем возможность изготовить и поставить стояки на самые разные электродвигатели.
Отдельно можем изготовить и поставить вкладыши, полувкладыши, маслоподъемные кольца, уплотнения (маслоуловители) по своим чертежам или чертежам заказчика.
Ремонтируем и восстанавливаем вкладыши и подшипниковые стояки.

Перечень поставляемых подшипниковых стояков (опор, корпусов)

Подшипниковые стояки 5БС

5БС.263.279.279
КПК 350х350-600
5БС.263.279.280
КПК 350х350-600
5БС.263.279.281
КПК 400х400-600
5БС.263.279.282
КПК 400х400-600
5БС.263.279.283
КПК 500х500-800
5БС.263.279.284
КПК 500х500-800
5БС.263.279.285
КПК 500х500-800
5БС.263.279.286
КПК 500х500-800

Подшипниковые стояки 5БГ

5БГ.264.021-01
ПК 250х250-600
5БГ.264.021-02
ПК 250х250-600
5БГ.264.021-03
ПК 250х250-600
5БГ.264.021-04
ПК 280х280-600
5БГ.264.021-05
ПК 280х280-600
5БГ.264.021-06
ПК 280х280-600
5БГ.264.021-07
ПК 280х280-600
5БГ.264.021-08
ПК 300х300-600
5БГ.264.021-09
ПК 300х300-600
5БГ.264.021-10
ПК 300х300-600
5БГ.264.021-11
ПК 300х300-600
5БГ.007.015-01
ПК 250х250-600
5БГ.007.015-02
ПК 250х250-600
5БГ.007.015-03
ПК 250х250-600
5БГ.007.015-04
ПК 280х280-600
5БГ.007.015-05
ПК 280х280-600
5БГ.007.015-06
ПК 280х280-600
5БГ.007.015-07
ПК 280х280-600
5БГ.007.015-08
ПК 300х300-600
5БГ.007.015-09
ПК 300х300-600
5БГ.007.015-10
ПК 300х300-600
5БГ.007.015-11
ПК 300х300-600
5БГ.264.032-01
КПК 160х160-600
5БГ.264.032-02
КПК 160х160-600
5БГ.264.032-03
КПК 160х160-600
5БГ.264.032-04
КПК 200х200-600
5БГ.264.032-05
КПК 200х200-600
5БГ.264.032-06
КПК 200х200-600
5БГ.264.032-07
КПК 200х200-600
5БГ.264.032-08
КПК 220х220-600
5БГ.264.032-09
КПК 220х220-600
5БГ.264.032-10
КПК 220х220-600
5БГ.264.032-11
КПК 220х220-600
5БГ.263.035 СБ
ПК 180х180
5БГ.007.027
ПК 400х400-600
5БГ.007.027-01
ПК 400х400-600

Подшипниковые стояки 8БЩ

8БЩ 040.000.1
8БЩ 040.000.2
8БЩ 040.000.3
8БЩ 040.000.4
8БЩ 040.000.5
8БЩ 040.012-014 СБ
130х130-310
8БЩ 040.012-014 СБ
150х150-310
8БЩ 040.012-014 СБ
160х160-310
8БЩ 040.012-014 СБ
180х180-310

Подшипниковые стояки 5БЩ

5БЩ.040.001.4
200х200
5БЩ.040.001.5
250х250
5БЩ 264.000.1-24 СБ
120х140–600
5БЩ 264.000.1-24 СБ
130х140–600
5БЩ 264.000.1-24 СБ
140х150–600
5БЩ 264.000.1-24 СБ
150х150–600
5БЩ 264.000.1-24 СБ
160х160–600
5БЩ 264.000.1-24 СБ
180х180–600
5БЩ 264.001.1-12 СБ
200х200-600
5БЩ 264.001.1-12 СБ
220х220-600
5БЩ 264.001.1-12 СБ
250х250-600

Подшипниковые стояки 8БГ

8БГ.040.469
ПК и КПК 350х350
8БГ.040.469-01
8БГ.040.032
8БГ.040.474
ПК 400х400-600
8БГ.040.475
8БГ.040.475-01
8БГ.040.476-01

Подшипниковые стояки 5ПБ, АШГА, 8НГЮК, 8ВЦ

5ПБ 284.086 СБ
160х160-600
АШГА 73211.002
8НГЮК 040.031
8ВЦ.040.107
ВЦИЕ 73321101

Перечень чертежей стояка 5БГ.007.027 СБ Корпус подшипника ПК 400х400-600

8БГ.040.473 Стояк
8БГ.040.474-01 Сток
8БГ.317.142-01 Крышка
8БГ.293.018-01 Рым-болт
