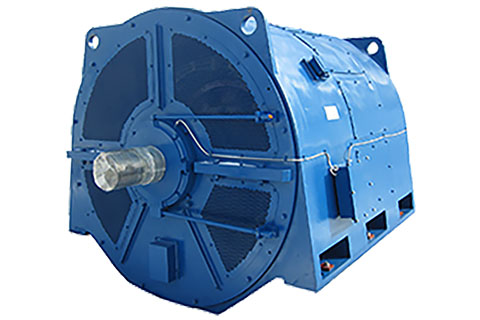

Электродвигатели серии СДЭ2

Электродвигатели трехфазные синхронные серии СДЭ2 применяются для комплектации преобразовательных агрегатов экскаваторов, а так же могут применяться для комплектации приводов других механизмов при согласовании с предприятием изготовителем. Трехфазные синхронные двигатели СДЭ2 предназначены для работы от сети напряжением 6000 В и 10000 В переменного тока, с частотой тока 50 Гц.

Режим работы продолжительный S1 (номинальный), с переменной нагрузкой.
Конструктивное исполнение электродвигателей по способу монтажа IM 1102.
Температура окружающей среды от минус 45С до плюс 45С для климатического исполнения У и от минус 60С до плюс 45С для климатического исполнения ХЛ.
Термореактивная изоляция обмоток статора и ротора - класс нагревостойкости F.
Способ охлаждения ICA 21. Степень защиты двигателей IP 21, коробки выводов – IP 44.
Климатическое исполнение У, ХЛ и Т, категория размещения 2. Параметры двигателей в климатическом исполнении Т подлежат согласованию с предприятием изготовителем.

Двигатели выполнены с самовентиляцией, вход воздуха осуществляется из помещения через щиты, выброс воздуха осуществляется вниз под плиту агрегата. Возбуждение двигателей происходит от тиристорных возбудительных устройств. По желанию заказчика возбуждение двигателя может осуществляться от электромашинного возбудителя, который входит в преобразовательный агрегат, что и двигатель, либо входит в отдельный возбудительный агрегат.

Основные технические характеристики синхронных двигателей СДЭ2

Тип двигателя Мощность, кВт Напряжение, кВ Частота вращения, об/мин КПД, % Ммакс./Мном.
СДЭ2-15-34-6 630 6 1000 94,2 2,0
СДЭ2-16-36-6 1000 6 1000 95,5 2,1
СДЭ2-16-36-6 800 10 1000 94,5 2
СДЭ2-16-46-6 1250 6 1000 96 2,1
СДЭ2-16-46-6 1000 10 1000 95 2
СДЭ2-16-57-6 1600 6 1000 96,4 2
СДЭ2-16-57-6 1250 10 1000 95,5 2
СДЭ2-17-46-6 2000 6 1000 96,3 2,1
СДЭ2-17-46-6 1600 10 1000 95,3 2
СДЭ2-17-57-6 2500 6 1000 96,4 2
СДЭ2-17-57-6 2000 10 1000 95,7 2
СДЭ2-17-69-6 2500 10 1000 96,2 1,9
СДЭ2-17-69-8 2500 6 750 96,2 2
СДЭ2-17-69-8 2250 10 750 96 2

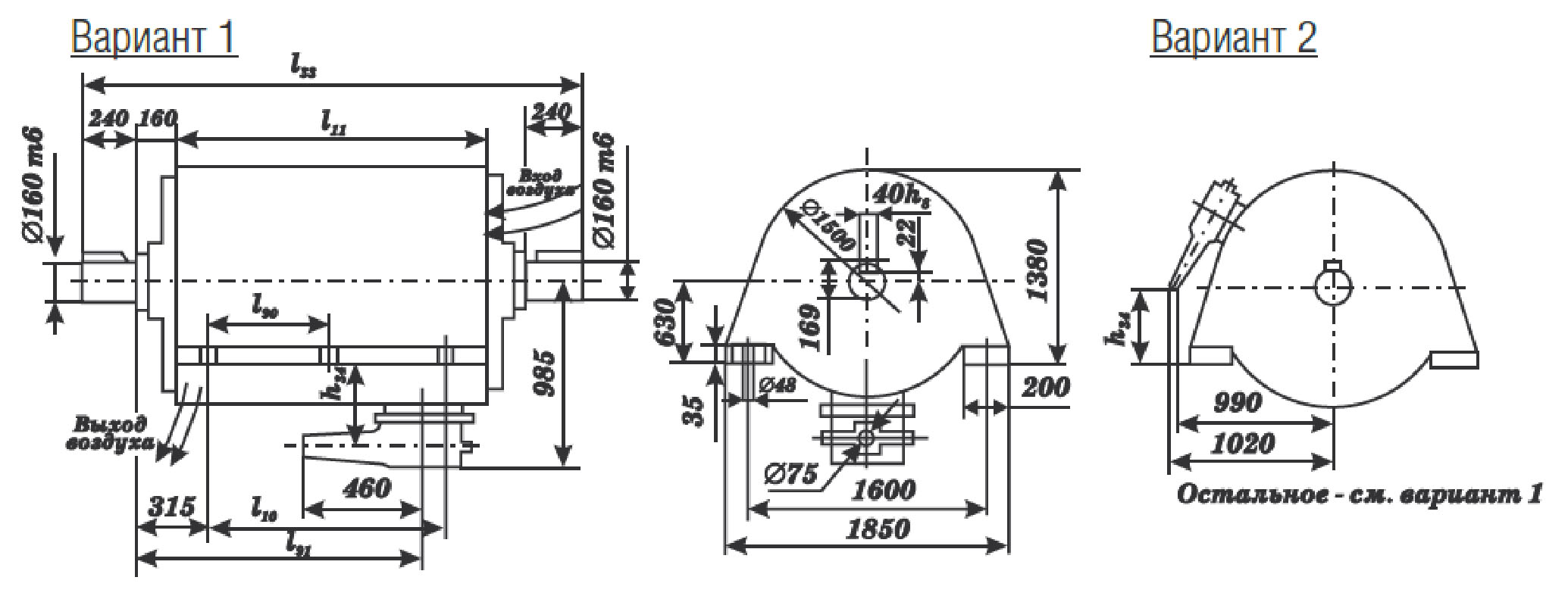

Габаритные, установочные, присоединительные размеры СДЭ2 16-го габарита напряжением 6 кВ

Тип двигателя Вариант l10 l11 l33 l90 l91 h34 Масса, кг
СДЭ2-16-36-6 1 1000 1350 2200 500 1235 255 6210
СДЭ2-16-36-6 2 1000 1350 2200 500 1235 500 6210
СДЭ2-16-46-6 1 1120 1450 2300 560 1335 255 6950
СДЭ2-16-46-6 2 1120 1450 2300 560 1335 500 6950
СДЭ2-16-57-6 1 1250 1560 2410 630 1445 255 7830
СДЭ2-16-57-6 2 1250 1560 2410 630 1445 500 7830

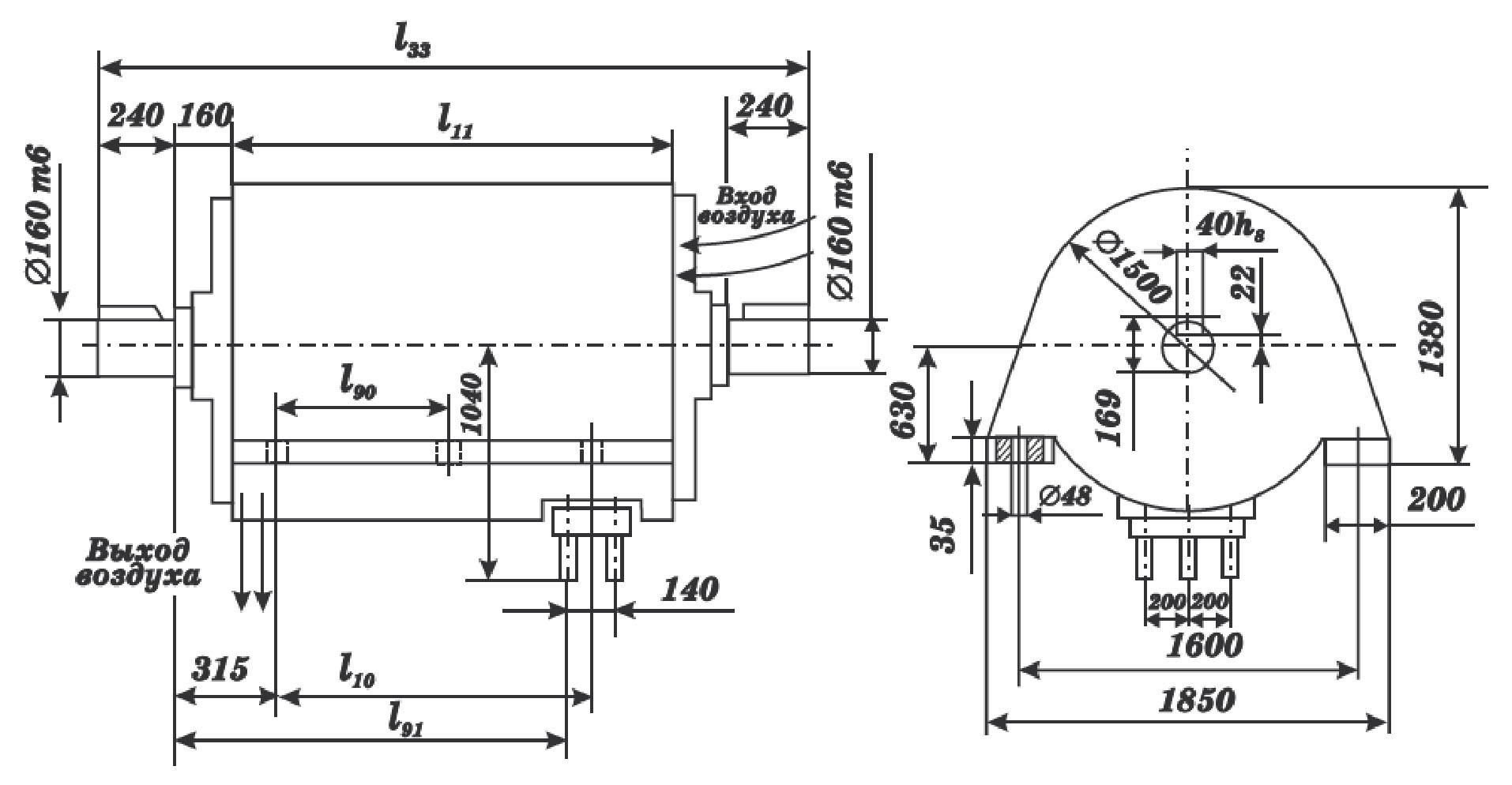

Габаритные, установочные, присоединительные размеры СДЭ2 16-го габарита напряжением 10 кВ

Тип двигателя l10 l11 l33 l90 l91 Масса, кг
СДЭ2-16-36-6 1000 1350 500 1215 2200 6170
СДЭ2-16-46-6 1120 1450 560 1265 2300 6930
СДЭ2-16-57-6 1250 1560 630 1320 2410 7800

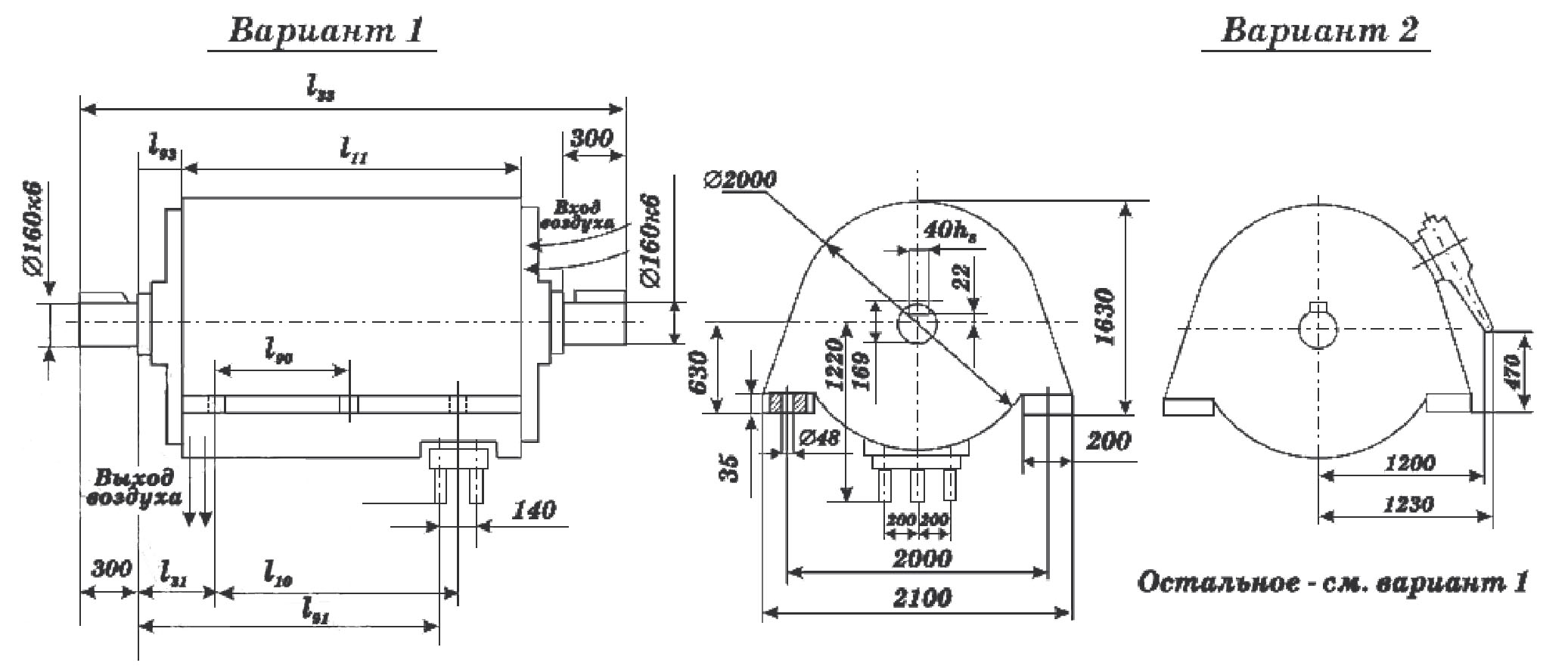

Габаритные, установочные, присоединительные размеры СДЭ2 17-го габарита с частотой вращения 1000 об/мин

Тип двигателя Вариант Напряжение, кВ l10 l11 l31 l33 l90 l91 l93 Масса, кг
СДЭ2-17-46-6 1 6 1400 1640 336 2670 710 1345 190 10900
СДЭ2-17-46-6 2 6 1400 1640 336 2670 710 - 190 10900
СДЭ2-17-57-6 1 6 1400 1640 336 2670 710 1425 160 12660
СДЭ2-17-46-6 1 10 1400 1640 335 2670 710 1345 190 10720
СДЭ2-17-57-6 1 10 1400 1750 315 2720 710 1425 160 12580
СДЭ2-17-69-6 1 10 1600 1870 315 2840 800 1545 160 13880
СДЭ2-17-57-6 1 6/6,3 1400 1750 315 2720 710 1425 160 12660

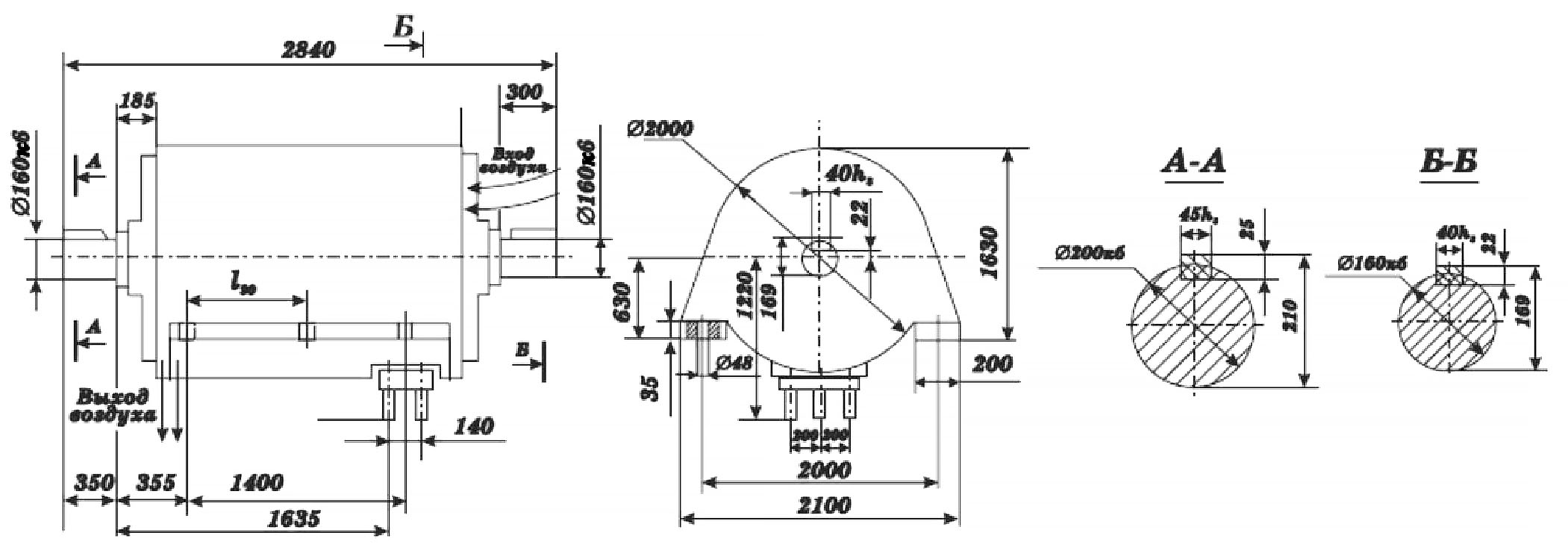

Габаритные, установочные, присоединительные размеры СДЭ2 17-го габарита с частотой вращения 750 об/мин
