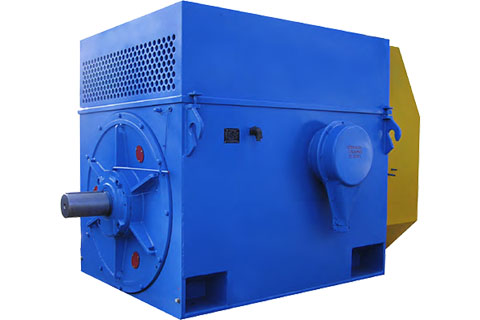

Электродвигатели серии АОД

Общие сведения

  • Номинальный режим работы: S1.
  • Конструктивное исполнение двигателей: IM1001.
  • Способ охлаждения двигателей: IC611.
  • Степень защиты двигателей: IP54.
  • Степень защиты коробки выводов: IP55.
  • Степень защиты кожуха наружного вентилятора: IP21.

Область применения

Электродвигатели с короткозамкнутым ротором, серии АОД предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1, от сети переменного тока частотой 50 Гц или 60 Гц.

Электродвигатели АОД, 6000 (3000) В

Тип двигателя Мощность, кВт Частота вращения, об/мин KПД, % cosφ Mмакс / Мном
1500 об/мин (4 полюса)
АОД-1000-4 1000 1500 95.3 0.89 2.3
АОД-1250-4 1250 1500 95.6 0.89 2.4
АОД-1600-4 1600 1500 95.8 0.89 2.4
АОД-2000-4 2000 1500 96 0.9 2.5
1000 об/мин (6 полюсов)
АОД-800-6 800 1000 95.1 0.85 2.2
АОД-1000-6 1000 1000 95.5 0.85 2.3
АОД-1250-6 1250 1000 95.8 0.86 2.2
АОД-1600-6 1600 1000 96 0.86 2.2
750 об/мин (8 полюсов)
АОД-500-8 500 750 94.6 0.83 2.3
АОД-630-8 630 750 94.8 0.79 2.3
АОД-800-8 800 750 95 0.8 2.3
АОД-1000-8 1000 750 95.3 0.8 2.3
600 об/мин (10 полюсов)
АОД-400-10 400 600 93.8 0.78 2.2
АОД-500-10 500 600 94.2 0.78 2.2
АОД-630-10 630 600 94.7 0.79 2.2
АОД-800-10 800 600 94.9 0.8 2.2
500 об/мин (12 полюсов)
АОД-315-12 315 500 93.3 0.74 2.1
АОД-400-12 400 500 93.7 0.75 2.1
АОД-500-12 500 500 94.1 0.75 2.1
АОД-630-12 630 500 94.5 0.75 2

Электродвигатели АОД, 10000 В

Тип двигателя Мощность, кВт Частота вращения, об/мин KПД, % cosφ Mмакс / Мном
1500 об/мин (4 полюса)
АОД-800-4 800 1500 94.8 0.89 2.5
АОД-1000-4 1000 1500 95.1 0.89 2.5
АОД-1050-4 1050 1500 95.2 0.89 3
АОД-1250-4 1250 1500 95.5 0.89 2.6
АОД-1600-4 1600 1500 96 0.89 2.5
АОД-2000-4 2000 1500 96.1 0.9 2.4
1000 об/мин (6 полюсов)
АОД-800-6 800 1000 94.9 0.85 2.2
АОД-1000-6 1000 1000 95.2 0.87 2.2
АОД-1250-6 1250 1000 95.3 0.88 2.3
АОД-1600-6 1600 1000 95.6 0.87 2.3
750 об/мин (8 полюсов)
АОД-630-8 630 750 94.4 0.83 2.5
АОД-800-8 800 750 94.7 0.82 2.3
АОД-1000-8 1000 750 95 0.83 2.3
600 об/мин (10 полюсов)
АОД-400-10 400 600 93.6 0.79 2.6
АОД-500-10 500 600 93.8 0.79 2.7
АОД-630-10 630 600 94.2 0.8 2.6
500 об/мин (12 полюсов)
АОД-315-12 315 500 92.9 0.72 2.4
АОД-400-12 400 500 93.2 0.71 2.7
АОД-500-12 500 500 93.7 0.72 2.5

Структура обозначения АОД

[АОД]-[ХХХХ]-[ХХ]
АОД: Асинхронный обдуваемый двигатель с короткозамкнутым ротором;
ХХХХ: Мощность, кВт;
ХХ: Число полюсов;
