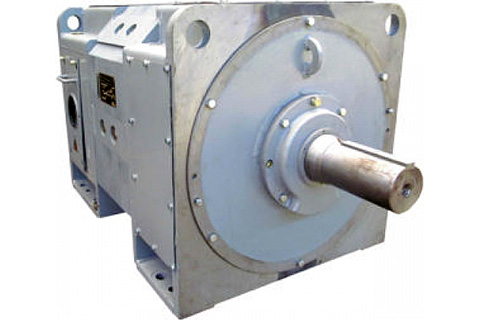

Электродвигатели постоянного тока серии П2П
Общие сведения
- Номинальное напряжение: 440, 600 В.
- Режим работы: S1, S7 или S8.
- Степень защиты: IP22.
- Способ охлаждения: ICA17, ICA37 или ICA97.
- Климатическое исполнение: У3.
Двигатели могут быть горизонтального или вертикального исполнения. Вертикальное исполнение — буква «В» в обозначении типа двигателя.
Область применения
Двигатели предназначены для комплектации электроприводов прокатных станов и других механизмов, требующих широкого диапазона регулирования частоты вращения и высокой перегрузочной способности.
Технические данные
| Тип двигателя | Мощность, кВт | Напряжение, В | Частота вращения номинальная, об/мин | Частота вращения максимальная, об/мин | Масса, кг |
| П2ПМ-400-122-3 | 110 | 440 | 400 | 1600 | 2250 |
| ПВ2ПМ-400-122-3 | 110 | 440 | 400 | 1600 | 2975 |
| П2ПМ-400-124-4 | 315 | 440 | 800 | 1500 | 2700 |
| ПВ2ПМ-400-124-4 | 315 | 440 | 800 | 1500 | 3575 |
| П2ПМ-400-125-4 | 315 | 440 | 630 | 1500 | 3105 |
| П2ПМ-400-126-6 | 500 | 440 | 800 | 1000 | 3350 |
| ПВ2ПМ-400-126-6 | 500 | 440 | 800 | 1000 | 3800 |
| П2ПМ-450-131-3 | 200 | 440 | 500 | 1250 | 2740 |
| П2ПМ-450-131-6 | 400 | 440 | 1000 | 1500 | 2820 |
| П2ПМ-450-132-3 | 200 | 440 | 400 | 1250 | 3140 |
| П2ПМ-450-132-6 | 400 | 440 | 800 | 1500 | 3220 |
| П2ПМ-450-134-6 | 400 | 440 | 630 | 1500 | 3840 |
| П2ПМ-450-135-6 | 400 | 440 | 500 | 1500 | 4120 |
| П2ПМ-500-141-3 | 200 | 440 | 315 | 1000 | 3680 |
| П2ПМ-500-141-4 | 315 | 440 | 500 | 1500 | 3750 |
| П2ПМ-500-142-4 | 315 | 440 | 400 | 1500 | 4050 |
| П2ПМ-500-144-4 | 315 | 440 | 315 | 1000 | 4970 |
| П2ПМ-500-144-7 | 500 | 440 | 500 | 1000 | 5060 |
| П2ПМ-500-145-7 | 500 | 440 | 400 | 1000 | 5800 |
| П2ПМ-500-147-7 | 500 | 440 | 315 | 1000 | 6700 |
| П2ПМ-400-122-3 | 160 | 600 | 560 | 1600 | 2250 |
| ПВ2ПМ-400-122-3 | 160 | 600 | 560 | 1600 | 2975 |
| П2ПМ-400-124-4 | 450 | 600 | 1120 | 1500 | 2700 |
| ПВ2ПМ-400-124-4 | 450 | 600 | 1120 | 1500 | 3575 |
| П2ПМ-400-125-4 | 450 | 600 | 900 | 1500 | 3105 |
| П2ПМ-450-131-3 | 280 | 600 | 710 | 1500 | 2740 |
| П2ПМ-450-131-6 | 560 | 600 | 1400 | 1500 | 2820 |
| П2ПМ-450-132-3 | 280 | 600 | 560 | 1500 | 3140 |
| П2ПМ-450-132-6 | 560 | 600 | 1120 | 1500 | 3220 |
| П2ПМ-450-134-6 | 560 | 600 | 900 | 1500 | 3840 |
| П2ПМ-450-135-6 | 560 | 600 | 710 | 1500 | 4120 |
| П2ПМ-500-141-3 | 280 | 600 | 450 | 1000 | 3680 |
| П2ПМ-500-141-4 | 450 | 600 | 710 | 1500 | 3750 |
| П2ПМ-500-142-4 | 450 | 600 | 560 | 1500 | 4050 |
| П2ПМ-500-144-4 | 450 | 600 | 450 | 1000 | 4970 |
| П2ПМ-500-144-7 | 710 | 600 | 710 | 1000 | 5060 |
| П2ПМ-500-145-7 | 710 | 600 | 560 | 1000 | 5800 |
| П2ПМ-500-147-7 | 710 | 600 | 450 | 1000 | 6700 |
| П2-800-172-8 | 1250 | 600 | 630 | 1000 | 11500 |
| П2-800-174-8 | 1000 | 600 | 315 | 650 | 13500 |
| П2-800-174-8 | 1250 | 600 | 400 | 700 | 15000 |
| П2-800-175-8 | 1000 | 600 | 250 | 500 | 15800 |
| П2-800-175-8 | 1250 | 600 | 315 | 600 | 16400 |
| ПВ2-800-175-8 | 1000 | 600 | 250 | 500 | 18200 |
| П2-800-176-8 | 1250 | 600 | 250 | 450 | 16800 |
| П2-800-177-8 | 1250 | 750 | 200 | 400 | 20400 |
