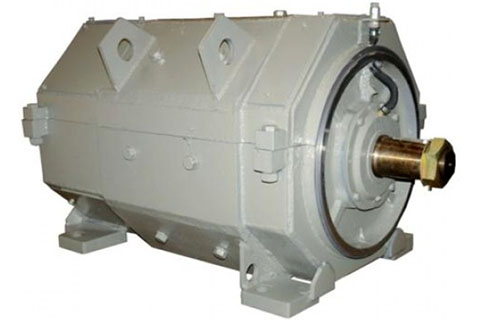

Электродвигатели ДЭ, ДПЭ
Общие сведения
- Конструктивное исполнение: IM1001(2,3,4), IM2003(4), IM4014.
- Степень защиты: IP 54, IP 23.
- Способ охлаждения: IC 0040, IC 06, 07, 37.
- Климатическое исполнение: УХЛ, У, Т.
- Двигатели изготавливаются реверсивными.
- Изоляция обмоток класса нагревостойкости: Н, F.
- Уровень вибрации: N.
- Уровень шума: I класса.
- Степень искрения на коллекторе: не более 1½.
- Гарантийный срок эксплуатации: 12 месяцев.
- Средний срок службы двигателей: 10 лет.
Область применения
Предназначены для работы в электроприводах поворота, тяги, подъема, напора экскаваторных машин.
Технические данные
| Тип двигателя | Возбуждение | Способ охлаждения | Режим работы | Мощность, кВт | Напряжение, В | Частота вращения номин./макс., об/мин | Монтажное исполнение | Масса, кг |
| ДПЭ-12 | смеш. | естест. | S3, ПВ=25% | 3.6 | 110 | 1430 / 3600 | IM1001 | 125 |
| ДПЭ-12 | смеш. | естест. | S3, ПВ=25% | 3.6 | 110 | 1430 / 3600 | IM1002 | 130 |
| ДПМ-21 | смеш. | естест. | S3, ПВ=25% | 5.5 | 110 | 1450 / 3200 | IM1001 | 210 |
| ДПМ-21 | смеш. | естест. | S3, ПВ=25% | 5.5 | 110 | 1450 / 3200 | IM1002 | 215 |
| ДПМ-31 | смеш. | естест. | S3, ПВ=25% | 12 | 220 | 1310 / 2600 | IM1001 | 325 |
| ДПМ-31 | смеш. | естест. | S3, ПВ=25% | 12 | 220 | 1310 / 2600 | IM1002 | 335 |
| ДПЭ-52 | независ. | принуд. | S1 | 54 | 395 | 1200 / 2200 | IM1004 | 860 |
| ДПЭ-52 | независ. | естест. | S2 – 45 мин | 54 | 395 | 1200 / 2200 | IM1003 | 860 |
| ДПВ-52 | независ. | принуд. | S3, ПВ=60% | 50 | 305 | 900 / 2200 | IM4014 | 925 |
| ДПВ-52 | независ. | принуд. | S3, ПВ=80% | 60 | 305 | 1230 / 2200 | IM4014 | 925 |
| ДПВ-52 | независ. | естест. | S2 – 45 мин | 60 | 305 | 1230 / 2200 | IM4014 | 925 |
| ДЭ-808 | независ. | принуд. | S1 | 65 | 220 | 1300 / 2300 | IM1003 | 920 |
| ДЭ-808 | независ. | принуд. | S1 | 65 | 220 | 1300 / 2300 | IM1004 | 980 |
| ДЭ-808 | независ. | естест. | S2 – 45 мин | 54.5 | 220 | 1300 / 2300 | IM2003 | 920 |
| ДЭ-808 | независ. | принуд. | S1 | 68 | 440 | 1200 / 2300 | IM2004 | 980 |
| Д-808Б1 | независ. | естест. | S1 | 90 | 220 | 1500 / 3000 | IM4013 | 1000 |
| ДЭВ-808 | независ. | естест. | S2 – 45 мин | 60 | 440 | 1200 / 2300 | IM4014 | 980 |
| ДЭ-812 | независ. | принуд. | S3, ПВ=80% | 120 | 305 | 750 / 1900 | IM1004 | 1510 |
| ДЭВ-812 | независ. | принуд. | S3, ПВ=80% | 120 | 305 | 750 / 1900 | IM4014 | 1800 |
| ДЭ-812 | независ. | принуд. | S1 | 100 | 305 | 750 / 1900 | IM1004 | 1510 |
| ДЭВ-812 | независ. | естест. | S2 – 60 мин | 90 | 305 | 750 / 1900 | IM4014 | 1800 |
| ДЭВ-814 | независ. | принуд. | S1 | 155 | 305 | 710 / 1700 | IM4014 | 2560 |
| ДЭ-816 | независ. | принуд. | S3, ПВ=75% | 225 | 305 | 720 / 1600 | IM1003 | 2885 |
| ДЭ-816 | независ. | принуд. | S3, ПВ=75% | 190 | 305 | 780 / 1600 | IM1003 | 2885 |
| ДЭ-816 | независ. | принуд. | S3, ПВ=75% | 220 | 440 | 750 / 1600 | IM1004 | 2885 |
| ДЭ-816 | независ. | принуд. | S1 | 200 | 440 | 750 / 1600 | IM1004 | 2885 |
| ДЭ-816 | паралл. | принуд. | S1 | 150 | 440 | 490 / 1600 | IM1003 | 2885 |
| ДЭ-816 | паралл. со стаб. обм. |
естест. | S2 – 60 мин | 150 | 440 | 480 / 1600 | IM1004 | 2885 |
| ДЭВ-816 | независ. | принуд. | S1 | 150 | 220 | 490 / 1600 | IM4014 | 3260 |
| ДЭВ-816 | паралл. | принуд. | S1 | 150 | 220 | 480 / 1600 | IM4014 | 3260 |
| ДЭ-818 | независ. | принуд. | S1 | 270 | 375 | 800 / 1500 | IM1004 | 3600 |
| ДЭ-818 | независ. | принуд. | S3, ПВ=80% | 270 | 375 | 800 / 1500 | IM1004 | 3600 |
