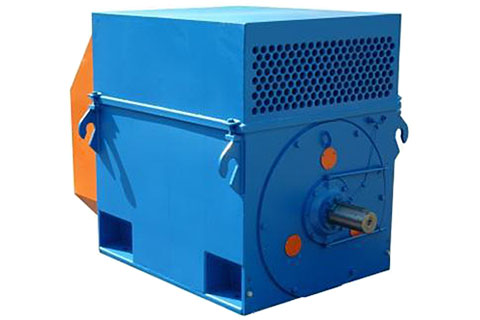

Электродвигатели ДАЗО

Общие сведения

  • Вид климатического исполнения: У1.
  • Номинальный режим работы: S1.
  • Конструктивное исполнение двигателей: IM1001.
  • Способ охлаждения двигателей: IC611.
  • Степень защиты двигателей: IP54.

Область применения

Электродвигатели с короткозамкнутым ротором, серии ДАЗО предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1, от сети переменного тока частотой 50 Гц или 60 Гц.

Электродвигатели ДАЗО4, 6000 (3000) В

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Частота, об/мин КПД, % cosφ Масса, кг
1500 об/мин (4 полюса)
ДАЗО4-400ХК-4 315 6000 (3000) 37,8 (75,6) 1483 93,3 0,86 2190
ДАЗО4-400Х-4 400 6000 (3000) 47,8 (95,6) 1482 93,7 0,86 2330
ДАЗО4-400У-4 500 6000 (3000) 59,5 (119) 1485 94 0,86 2630
ДАЗО4-450X-4 630 6000 (3000) 74,7 (149,4) 1484 94,4 0,86 2900
ДАЗО4-450У-4 800 6000 (3000) 93,3 (186,6) 1486 94,8 0,87 3300
1000 об/мин (6 полюсов)
ДАЗО4-400XK-6 250 6000 (3000) 31,5 (63) 988 93 0,82 2220
ДАЗО4-400Х-6 315 6000 (3000) 39,5 (79) 988 93,5 0,82 2380
ДАЗО4-400У-6 400 6000 (3000) 49,4 (98,8) 987 93,8 0,83 2650
ДАЗО4-450X-6 500 6000 (3000) 61,5 (123) 989 94,3 0,83 2950
ДАЗО4-450У-6 630 6000 (3000) 76,4 (152,8) 990 94,5 0,84 3350
750 об/мин (8 полюсов)
ДАЗО4-400Х-8 200 6000 (3000) 26,6 (53,2) 740 92,7 0,78 2340
ДАЗО4-400У-8 250 6000 (3000) 32,7 (65,4) 741 93 0,79 2610
ДАЗО4-450X-8 315 6000 (3000) 41,1 (82,2) 742 93,4 0,79 3200
ДАЗО4-450УK-8 400 6000 (3000) 51,3 (102,6) 743 93,7 0,8 2870
ДАЗО4-450У-8 500 6000 (3000) 63,7 (127,4) 744 94 0,8 3470
600 об/мин (10 полюсов)
ДАЗО4-450Х-10 250 6000 (3000) 34,8 (69,6) 593 92,3 0,75 2770
ДАЗО4-450У-10 315 6000 (3000) 43 (86) 593 92,8 0,76 3100
500 об/мин (12 полюсов)
ДАЗО4-450Х-12 200 6000 (3000) 29,9 (59,8) 494 92 0,7 2890
ДАЗО4-450У-12 250 6000 (3000) 36,1 (72,2) 494 92,5 0,72 3200

Электродвигатели ДАЗО4, 10000 В

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Частота, об/мин КПД, % cosφ
1500 об/мин (4 полюса)
ДАЗО4-85/37К-4 315 10000 23 1500 92.6 0.85
ДАЗО4-85/37-4 400 10000 29 1500 93 0.86
ДАЗО4-85/43-4 500 10000 36 1500 93.6 0.85
ДАЗО4-85/49-4 630 10000 45 1500 94.1 0.86
ДАЗО4-85/55-4 800 10000 57 1500 94.6 0.86
1000 об/мин (6 полюсов)
ДАЗО4-85/40-6 315 10000 24.4 1000 93.3 0.8
ДАЗО4-85/51-6 400 10000 30.4 1000 93.9 0.81
ДАЗО4-85/54-6 500 10000 37 1000 94.2 0.83
ДАЗО4-85/59-6 630 10000 46.4 1000 94.4 0.83
750 об/мин (8 полюсов)
ДАЗО4-85/51-8 315 10000 25.3 750 93.3 0.77
ДАЗО4-85/62-8 400 10000 32 750 93.8 0.77

Электродвигатели ДАЗО 12 и 13 габарита

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Частота, об/мин КПД, % cosφ
1500 об/мин (4 полюса)
ДАЗО12-41-4 400 6000 47 1500 94.2 0.87
ДАЗО12-55-4 500 6000 58.5 1500 94.8 0.87
ДАЗО13-50-4 630 6000 74 1500 94.7 0.87
ДАЗО13-62-4 800 6000 92 1500 95.0 0.88
1000 об/мин (6 полюсов)
ДАЗО13-42-6 400 6000 48 1000 94.2 0.85
ДАЗО13-55-6 500 6000 60 1000 94.4 0.85
ДАЗО13-67-6 630 6000 75 1000 94.7 0.85
750 об/мин (8 полюсов)
ДАЗО12-55-8 250 6000 32.5 750 93.0 0.79
ДАЗО13-55-8 400 6000 50.5 750 93.8 0.81
ДАЗО13-70-8 500 6000 62.0 750 94.2 0.82
600 об/мин (10 полюсов)
ДАЗО13-42-10 250 6000 33 600 92.5 0.78
500 об/мин (12 полюсов)
ДАЗО13-70-12 250 6000 35 500 92.2 0.75

Электродвигатели ДАЗО, 315-2000 кВт

Тип двигателя Мощность, кВт Напряжение, В Частота, об/мин КПД, % cosφ Mmax / Mnom Мmax, кг * м 2 Масса, кг
1500 об/мин (4 полюса)
ДАЗО-1000-6-1500 1000 6000 (3000) 1500 95,6 0,89 2,4 1800 5370
ДАЗО-1250-6-1500 1250 6000 (3000) 1500 95,8 0,90 2,2 2200 6200
ДАЗО-1600-6-1500 1600 6000 (3000) 1500 96,0 0,90 2,3 2700 6750
ДАЗО-2000-6-1500 2000 6000 (3000) 1500 96,1 0,90 2,4 3200 7400
1000 об/мин (6 полюсов)
ДАЗО-800-6-1000 800 6000 (3000) 1000 95,5 0,86 2,5 6160 5200
ДАЗО-1000-6-1000 1000 6000 (3000) 1000 95,5 0,87 2,3 7000 5530
ДАЗО-1250-6-1000 1250 6000 (3000) 1000 95,7 0,88 2,3 8000 6190
750 об/мин (8 полюсов)
ДАЗО-630-6-750 630 6000 (3000) 750 95,0 0,81 2,2 11000 5270
ДАЗО-800-6-750 800 6000 (3000) 750 95,1 0,82 2,3 13000 6280
ДАЗО-1000-6-750 1000 6000 (3000) 750 95,4 0,83 2,2 15000 6850
600 об/мин (10 полюсов)
ДАЗО-400-6-600 400 6000 (3000) 600 94,4 0,79 2,1 12000 4600
ДАЗО-500-6-600 500 6000 (3000) 600 94,7 0,80 2,1 15000 4900
ДАЗО-630-6-600 630 6000 (3000) 600 94,9 0,80 2,1 18000 5390
ДАЗО-800-6-600 800 6000 (3000) 600 95,1 0,80 2,3 21500 6500
500 об/мин (12 полюсов)
ДАЗО-315-6-500 315 6000 (3000) 500 93,9 0,77 2,0 17000 4860
ДАЗО-400-6-500 400 6000 (3000) 500 64,4 0,76 2,2 20000 5370
ДАЗО-500-6-500 500 6000 (3000) 500 94,6 0,76 2,2 24600 6240
ДАЗО-630-6-500 630 6000 (3000) 500 94,8 0,78 2,1 30000 6740

Электродвигатели ДАЗО-560, 315-2000 кВт

Тип двигателя Мощность, кВт Напряжение, В Частота, об/мин КПД, % cosφ Мmax, кг * м 2 Масса, кг
1500 об/мин (4 полюса)
ДАЗО-560-1000/1500-6 1000 6000 1500 95,2 0,87 1800 5265
ДАЗО-560-1250/1500-6 1250 6000 1500 95,4 0,88 2200 5400
ДАЗО-560-1250/1500-10 1250 10000 1500 95,2 0,87 2200 5800
ДАЗО-560-1600/1500-6 1600 6000 1500 95,7 0,89 2700 5760
ДАЗО-560-2000/1500-6 2000 6000 1500 95,9 0,89 3200 6420
1000 об/мин (6 полюсов)
ДАЗО-560-1000/1000-6 1000 6000 1000 95,2 0,86 7000 5280
ДАЗО-560-1000/1000-10 1000 10000 1000 95,1 0,85 5000 5820
ДАЗО-560-1250/1000-6 1250 6000 1000 95,4 0,87 8000 5820
ДАЗО-560-1600/1000-6 1600 6000 1000 95,6 0,88 9500 6450
ДАЗО-560-800/1000-6 800 6000 1000 95,1 0,86 6160 4970
ДАЗО-560-800/1000-10 800 10000 1000 94,7 0,84 5200 5280
ДАЗО-560-800/1000-3 800 3000 1000 95,1 0,86 6160 4970
750 об/мин (8 полюсов)
ДАЗО-560-1000/750-6 1000 6000 750 95,1 0,82 15000 6240
ДАЗО-560-1000/750-10 1000 10000 750 94,7 0,82 7800 6240
ДАЗО-560-630/750-6 630 6000 750 94,8 0,80 11000 5060
ДАЗО-560-630/750-10 630 10000 750 94,5 0,8 8000 5900
ДАЗО-560-800/750-6 800 6000 750 94,9 0,82 13000 5830
ДАЗО-560-800/750-10 800 10000 750 94,7 0,8 9900 6240
600 об/мин (10 полюсов)
ДАЗО-560-400/600-6 400 6000 600 94,3 0,79 12000 4480
ДАЗО-560-500/600-6 500 6000 600 94,7 0,80 15000 4770
ДАЗО-560-630/600-6 630 6000 600 94,9 0,80 18000 5480
ДАЗО-560-800/600-6 800 6000 600 95,1 0,86 21500 6230
500 об/мин (12 полюсов)
ДАЗО-560-315/500-6 315 6000 500 93,9 0,77 17000 4730
ДАЗО-560-400/500-6 400 6000 500 93,9 0,75 20000 5120
ДАЗО-560-500/500-6 500 6000 500 94,1 0,74 24600 5910
ДАЗО-560-630/500-6 630 6000 500 94,1 0,76 30000 6220

Структура обозначения ДАЗО4 6000 (3000) В

ДАЗО[4]-[400,450]-[X, Y, ХК, YK]-[Z]
ДАЗО: асинхронный обдуваемый двигатель с короткозамкнутым ротором;
4: номер серии;
400,450: высота оси вращения в мм;
X, Y, ХК, YK: условная длина двигателя;
Z: число полюсов.

Структура обозначения ДАЗО4 10000 В

ДАЗО[4]-[XX]/[YY]-[Z]
ДАЗО: асинхронный обдуваемый двигатель с короткозамкнутым ротором;
4: номер серии;
ХХ: габарит электродвигателя;
YY: полная длина сердечника статора в см;
Z: число полюсов.

Структура обозначения ДАЗО 12 и 13 габарита

ДАЗО[ХХ]-[YY]-[Z]
ДАЗО: асинхронный обдуваемый двигатель с короткозамкнутым ротором;
ХХ: габарит электродвигателя;
YY: полная длина сердечника статора в см;
Z: число полюсов.

Структура обозначения ДАЗО, 315-2000 кВт

ДАЗО-[ХХХХ]-[V]-[YYYY]
ДАЗО: асинхронный обдуваемый двигатель с короткозамкнутым ротором;
ХХХХ: мощность электродвигателя;
V: напряжение, кВ;
YYYY: частота, об/мин.

Структура обозначения ДАЗО-560, 315-2000 кВт

ДАЗО-[560]-[ХХХХ]/[YYYY]-[V]
ДАЗО: асинхронный обдуваемый двигатель с короткозамкнутым ротором;
560: высота оси вращения в мм;
ХХХХ: мощность электродвигателя;
YYYY: частота, об/мин;
V: напряжение, кВ.
