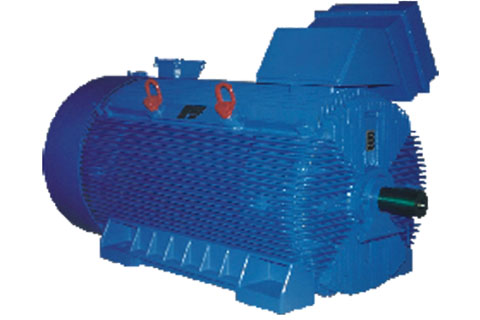

Электродвигатели АЗО

Общие сведения

  • Напряжение питания: 6000, 10000 В.
  • Номинальная мощность: 160 - 1600 кВт.
  • Номинальный режим работы: S1.
  • Конструктивное исполнение: IM1001.
  • Степень защиты двигателей: IP54.
  • Вид климатического исполнения: У1.

Область применения

Электродвигатели с короткозамкнутым ротором, серии А4 предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1.

Электродвигатели АЗО, 6000 В

Тип двигателя Мощность, кВт Напряжение, В Ток, А Частота вращения, об/мин КПД, % cosφ Мпуск / Мном Iпуск / Iном Mmax / Mnom Момент инерции ротора, кг*м2 Допустимый момент инерции механизма, кг*м2 Вес, кг
3000 об/мин (2 полюса)
АЗО-355-185-2 185 6000 21,5 2981 93,9 0,88 0,7 7 2 2 13,6 2035
АЗО-355-200-2 200 6000 23,3 2981 94 0,88 0,7 7 2 2,5 14,8 2075
АЗО-355-220-2 220 6000 25,5 2981 94,2 0,88 0,7 7 2 2,4 16,2 2160
АЗО-355-250-2 250 6000 29 2981 94,4 0,89 0,7 7 2 2,5 19,1 2215
АЗО-355-280-2 280 6000 32 2985 94,6 0,86 0,7 7 2 2,8 21,6 2280
АЗО-400-315-2 315 6000 37,2 2985 94,8 0,86 0,7 7 2 4,3 21 2630
АЗО-400-355-2 355 6000 41,9 2985 94,9 0,86 0,7 7 2 4,5 24 2700
АЗО-400-400-2 400 6000 47,1 2985 95,1 0,86 0,7 7 2 4,9 29 2830
АЗО-400-450-2 450 6000 52,9 2985 95,2 0,86 0,7 7 2 5,3 32 2920
АЗО-450-500-2 500 6000 58 2988 95,3 0,87 0,7 7 2 6 43 3200
АЗО-450-560-2 560 6000 64,9 2988 95,4 0,87 0,7 7 2 6,2 50 3300
АЗО-450-630-2 630 6000 73 2988 95,5 0,87 0,7 7 2 6,8 58 3500
АЗО-450-710-2 710 6000 82,1 2988 95,6 0,87 0,7 7 2 7,5 64 3600
АЗО-500-800-2 800 6000 91,4 2988 95,7 0,88 0,7 7 2 15 85 5360
АЗО-500-900-2 900 6000 102,7 2988 95,8 0,88 0,7 7 2 16 92 5500
АЗО-500-1000-2 1000 6000 114 2988 95,9 0,88 0,7 7 2 17 103 5640
АЗО-500-1120-2 1120 6000 127,6 2988 96 0,88 0,7 7 2 19 107 5900
АЗО-560-1250-2 1250 6000 140,6 2988 96,1 0,89 0,7 7 2 28 119 5800
АЗО-560-1400-2 1400 6000 157,2 2988 96,3 0,89 0,7 7 2 30 135 5860
АЗО-560-1600-2 1600 6000 179,3 2988 96,5 0,89 0,7 7 2 32 165 5930
1500 об/мин (4 полюса)
АЗО-355-185-4 185 6000 22,1 1487 93,7 0,86 0,8 6,5 2 4,8 89 2120
АЗО-355-200-4 200 6000 23,8 1487 93,9 0,86 0,8 6,5 2 5,4 95 2220
АЗО-355-220-4 220 6000 26,2 1487 94,1 0,86 0,8 6,5 2 5,8 105 2290
АЗО-355-250-4 250 6000 29,7 1487 94,3 0,86 0,8 6,5 2 6,1 112 2340
АЗО-355-280-4 280 6000 33,2 1487 94,5 0,86 0,8 6,5 2 6,4 138 2400
АЗО-400-315-4 315 6000 37,7 1488 94,6 0,85 0,8 6,5 2 8 150 2970
АЗО-400-355-4 355 6000 42,4 1488 94,8 0,85 0,8 6,5 2 8,5 170 3080
АЗО-400-400-4 400 6000 47,7 1488 95 0,85 0,8 6,5 2 9,3 200 3170
АЗО-400-450-4 450 6000 53,5 1488 95,2 0,85 0,8 6,5 2 9,8 220 3250
АЗО-450-500-4 500 6000 58,7 1488 95,3 0,86 0,8 6,5 2 13 240 3500
АЗО-450-560-4 560 6000 65,7 1488 95,4 0,86 0,8 6,5 2 15 260 3700
АЗО-450-630-4 630 6000 73,8 1488 95,5 0,86 0,8 6,5 2 16 290 3950
АЗО-450-710-4 710 6000 83,1 1488 95,6 0,86 0,8 6,5 2 18 320 4200
АЗО-500-800-4 800 6000 93,5 1488 95,7 0,86 0,8 6,5 2 33 330 5350
АЗО-500-900-4 900 6000 105,1 1488 95,8 0,86 0,8 6,5 2 35 380 5540
АЗО-500-1000-4 1000 6000 116,7 1488 95,9 0,86 0,8 6,5 2 37 440 5700
АЗО-500-1120-4 1120 6000 130,5 1488 96 0,86 0,8 6,5 2 39 510 5800
АЗО-560-1250-4 1250 6000 143,9 1493 96,1 0,87 0,7 6,5 2 63 75 5900
АЗО-560-1400-4 1400 6000 161 1493 96,2 0,87 0,7 6,5 2 68 810 5950
АЗО-560-1600-4 1600 6000 183,6 1493 96,4 0,87 0,7 6,5 2 76 910 6020
1000 об/мин (6 полюсов)
АЗО-355-160-6 160 6000 20,6 988 93,4 0,8 0,8 6 2 6,5 202 2255
АЗО-355-185-6 185 6000 23,8 988 93,5 0,8 0,8 6 2 7 235 2345
АЗО-355-200-6 200 6000 25,7 988 93,6 0,8 0,8 6 2 7,8 254 2440
АЗО-400-220-6 220 6000 27,5 993 93,8 0,82 0,8 6 2 11,8 270 3010
АЗО-400-250-6 250 6000 31,2 993 93,9 0,82 0,8 6 2 12,5 306 3110
АЗО-400-280-6 280 6000 34,9 993 94,1 0,82 0,8 6 2 13,3 340 3200
АЗО-400-315-6 315 6000 39,2 992 94,3 0,82 0,8 6 2 14,3 390 3250
АЗО-450-355-6 355 6000 43,6 987 94,5 0,83 0,8 6 2 16 420 3600
АЗО-450-400-6 400 6000 49 987 94,6 0,83 0,8 6 2 18 490 3800
АЗО-450-450-6 450 6000 55,1 987 94,7 0,83 0,8 6 2 20 550 4000
АЗО-450-500-6 500 6000 61,1 987 94,9 0,83 0,8 6 2 22 620 4200
АЗО-500-560-6 560 6000 68,3 987 95,1 0,83 0,8 6 2 44 910 5370
АЗО-500-630-6 630 6000 76,7 987 95,2 0,83 0,8 6 2 46 1020 5500
АЗО-500-710-6 710 6000 86,4 987 95,3 0,83 0,8 6 2 48 1150 5630
АЗО-500-800-6 800 6000 97,2 987 95,4 0,83 0,8 6 2 51 1310 5830
АЗО-560-900-6 900 6000 107,8 987 95,6 0,84 0,7 6 2 97 1116 5930
АЗО-560-1000-6 1000 6000 119,7 987 95,7 0,84 0,7 6 2 101 1265 6020
АЗО-560-1120-6 1120 6000 133,9 987 95,8 0,84 0,7 6 2 106 1411 6100
АЗО-560-1250-6 1250 6000 149,3 987 95,9 0,84 0,7 6 2 113 1586 6150
750 об/мин (8 полюсов)
АЗО-400-160-8 160 6000 21,7 742 93,2 0,76 0,8 5,5 2 12,5 390 3020
АЗО-400-185-8 185 6000 25,1 742 93,3 0,76 0,8 5,5 2 13 450 3090
АЗО-400-200-8 200 6000 26,7 742 93,5 0,77 0,8 5,5 2 14 490 3150
АЗО-400-220-8 220 6000 29,3 742 93,7 0,77 0,8 5,5 2 15,3 540 3260
АЗО-450-250-8 250 6000 32,8 742 93,9 0,78 0,8 5,5 2 16 600 3600
АЗО-450-280-8 280 6000 36,7 742 94,1 0,78 0,8 5,5 2 18 630 3800
АЗО-450-315-8 315 6000 41,3 742 94,2 0,78 0,8 5,5 2 20 660 4000
АЗО-450-355-8 355 6000 46,4 742 94,4 0,8 0,8 5,5 2 22 690 4200
АЗО-500-400-8 400 6000 50,9 742 94,5 0,8 0,8 5,5 2 44 590 5380
АЗО-500-450-8 450 6000 57,2 742 94,6 0,79 0,8 5,5 2 46 650 5510
АЗО-500-500-8 500 6000 63,4 742 94,8 0,8 0,8 5,5 2 48 710 5640
АЗО-500-560-8 560 6000 71 742 94,9 0,8 0,8 5,5 2 51 790 5850
АЗО-560-630-8 630 6000 78,7 742 95,1 0,81 0,7 5,5 2 120 1390 6200
АЗО-560-710-8 710 6000 88,5 742 95,3 0,81 0,7 5,5 2 128 1571 6240
АЗО-560-800-8 800 6000 99,6 742 95,4 0,81 0,7 5,5 2 134 1780 6320
АЗО-560-900-8 900 6000 111,8 742 95,6 0,81 0,7 5,5 2 140 2017 6400

Электродвигатели АЗО, 10000 В

Тип двигателя Мощность, кВт Напряжение, В Ток, А Частота вращения, об/мин КПД, % cosφ Мпуск / Мном Iпуск / Iном Mmax / Mnom Момент инерции ротора, кг*м2 Допустимый момент инерции механизма, кг*м2 Вес, кг
3000 об/мин (2 полюса)
АЗО-400-220-2 220 10000 15,5 2986 94 0,87 0,7 7 2 5,6 14 2730
АЗО-400-250-2 250 10000 17,5 2986 94,1 0,87 0,7 7 2 6,5 14 2800
АЗО-400-280-2 280 10000 19,7 2986 94,2 0,87 0,7 7 2 7,4 18 2930
АЗО-400-315-2 315 10000 22,1 2986 94,5 0,87 0,7 7 2 8,6 21 3120
АЗО-450-355-2 355 10000 24,6 2985 94,7 0,88 0,7 7 2 9,1 26 3200
АЗО-450-400-2 400 10000 27,7 2985 94,8 0,88 0,7 7 2 9,7 31 3300
АЗО-450-450-2 450 10000 31,1 2985 94,9 0,88 0,7 7 2 10,2 36 3500
АЗО-450-500-2 500 10000 34,5 2985 95 0,88 0,7 7 2 10,8 41 3600
АЗО-500-560-2 560 10000 38,5 2985 95,4 0,88 0,7 7 2 12 60 5050
АЗО-500-630-2 630 10000 43,3 2985 95,5 0,88 0,7 7 2 14 70 5200
АЗО-500-710-2 710 10000 48,7 2985 95,6 0,88 0,7 7 2 15 85 5360
АЗО-500-800-2 800 10000 54,8 2985 95,7 0,88 0,7 7 2 16 92 5500
АЗО-500-900-2 900 10000 61,6 2985 95,8 0,88 0,7 7 2 17 103 5640
АЗО-560-1000-2 1000 10000 68,7 2985 95,5 0,88 0,7 7 2 19 94 2700
АЗО-560-1120-2 1120 10000 76 2985 95,6 0,89 0,7 7 2 28 98 5800
АЗО-560-1250-2 1250 10000 84,7 2985 95,7 0,89 0,7 7 2 30 111 5860
АЗО-560-1400-2 1400 10000 94,8 2985 95,8 0,89 0,7 7 2 32 126 5930
1500 об/мин (4 полюса)
АЗО-400-220-4 220 10000 16 1490 93,6 0,85 0,8 6,5 2 12,9 10,5 2810
АЗО-400-250-4 250 10000 18,1 1490 93,8 0,85 0,8 6,5 2 14,8 20 3000
АЗО-400-280-4 280 10000 20 1490 94 0,86 0,8 6,5 2 16,9 135 3160
АЗО-400-315-4 315 10000 22,4 1490 94,2 0,86 0,8 6,5 2 19,2 150 3350
АЗО-450-355-4 355 10000 25,7 1485 93,8 0,85 0,8 6,5 2 20,3 163 3500
АЗО-450-400-4 400 10000 28,6 1485 94 0,86 0,8 6,5 2 21,6 175 3700
АЗО-450-450-4 450 10000 31,7 1485 94,1 0,87 0,8 6,5 2 22,5 188 3950
АЗО-450-500-4 500 10000 35,2 1490 94,2 0,87 0,8 6,5 2 23,6 200 4200
АЗО-500-560-4 560 10000 39,1 1490 95 0,87 0,8 6,5 2 31 290 5130
АЗО-500-630-4 630 10000 44 1490 95,1 0,87 0,8 6,5 2 33 330 5350
АЗО-500-710-4 710 10000 49,5 1490 95,2 0,87 0,8 6,5 2 35 380 5540
АЗО-500-800-4 800 10000 55,7 1490 95,3 0,87 0,8 6,5 2 37 440 5700
АЗО-500-900-4 900 10000 62,6 1490 95,4 0,87 0,8 6,5 2 39 510 5800
АЗО-560-1000-4 1000 10000 69,5 1494 95,5 0,87 0,8 6,5 2 58 617 5850
АЗО-560-1120-4 1120 10000 77,7 1494 95,6 0,87 0,8 6,5 2 63 692 5900
АЗО-560-1250-4 1250 10000 86,7 1494 95,7 0,87 0,8 6,5 2 68 775 5950
АЗО-560-1400-4 1400 10000 97 1494 95,8 0,87 0,8 6,5 2 76 868 6020
1000 об/мин (6 полюсов)
АЗО-450-220-6 220 10000 16,7 987 92,9 0,82 0,8 6 2 27,4 225 3400
АЗО-450-250-6 250 10000 18,9 987 93 0,82 0,8 6 2 28,8 238 3600
АЗО-450-280-6 280 10000 21,2 987 93,2 0,82 0,8 6 2 30,2 252 3800
АЗО-450-315-6 315 10000 23,7 987 93,4 0,82 0,8 6 2 33 264 4000
АЗО-450-355-6 355 10000 26,7 987 93,6 0,82 0,8 6 2 34,9 280 4200
АЗО-500-400-6 400 10000 29,7 987 93,8 0,83 0,8 6 2 43 510 5250
АЗО-500-450-6 450 10000 33,3 987 93,9 0,83 0,8 6 2 44 590 5370
АЗО-500-500-6 500 10000 36,9 987 94,2 0,83 0,8 6 2 46 650 5500
АЗО-500-560-6 560 10000 41,3 987 94,4 0,83 0,8 6 2 48 710 5630
АЗО-500-630-6 630 10000 46,3 987 94,6 0,83 0,8 6 2 51 790 5830
АЗО-560-710-6 710 10000 52,1 987 94,8 0,83 0,8 6 2 93 984 5840
АЗО-560-800-6 800 10000 58,6 987 95 0,83 0,8 6 2 97 1116 5930
АЗО-560-900-6 900 10000 65 987 95,2 0,84 0,7 6 2 101 1265 6020
АЗО-560-1000-6 1000 10000 72,2 987 95,2 0,84 0,7 6 2 106 1411 6100
АЗО-560-1120-6 1120 10000 80,8 987 95,3 0,84 0,7 6 2 113 1586 6150
750 об/мин (8 полюсов)
АЗО-450-220-8 220 10000 17,7 742 93,2 0,77 0,8 5,5 2 30 394 3800
АЗО-450-250-8 250 10000 19,8 742 93,3 0,78 0,8 5,5 2 33 406 4000
АЗО-450-280-8 280 10000 22,2 742 93,4 0,78 0,8 5,5 2 35 419 4200
АЗО-500-315-8 315 10000 24,9 742 93,6 0,77 0,8 5,5 2 43 820 5250
АЗО-500-355-8 355 10000 28 742 93,8 0,77 0,8 5,5 2 44 870 5380
АЗО-500-400-8 400 10000 31,3 742 93,4 0,79 0,8 5,5 2 46 950 5510
АЗО-500-450-8 450 10000 35,2 742 93,5 0,79 0,8 5,5 2 48 1010 5640
АЗО-560-500-8 500 10000 38,9 742 93,7 0,79 0,8 5,5 2 113 1236 6100
АЗО-560-560-8 560 10000 43,6 742 93,9 0,79 0,8 5,5 2 120 1390 6200
АЗО-560-630-8 630 10000 48,3 742 94,1 0,8 0,7 5,5 2 128 1571 6240
АЗО-560-710-8 710 10000 54,3 742 94,3 0,8 0,7 5,5 2 134 1780 6320
АЗО-560-800-8 800 10000 61,1 742 94,5 0,8 0,7 5,5 2 140 2017 6400

Структура обозначения

[АЗО]-[355]-[185]-[2]
АЗО: А – асинхронный, З – закрытый, О – обдуваемый;
355: высота вращений, мм (диапазон 355-560);
185: мощность, кВт (диапазон 185-1600);
2: число полюсов.
