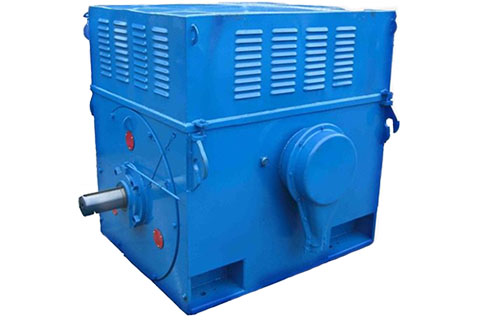

Электродвигатели А4

Общие сведения

  • Вид климатического исполнения: У3.
  • Номинальный режим работы: S1.
  • Конструктивное исполнение двигателей: IM1001.
  • Способ охлаждения двигателей: IC01.
  • Степень защиты двигателей: IP23.

Область применения

Электродвигатели с короткозамкнутым ротором, серии А4 предназначены для привода насосов, вентиляторов, дымососов и других механизмов, не требующих регулирования частоты вращения, и рассчитаны для работы в продолжительном режиме S1, от сети переменного тока частотой 50 Гц или 60 Гц.

Электродвигатели А4, 6000 (3000) В

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Частота, об/мин КПД, % cosφ Масса, кг
1500 об/мин (4 полюса)
А4-400ХК-4 400 6000 (3000) 47.6 (95.2) 1481 94 0.86 1930
А4-400Х-4 500 6000 (3000) 58.6 (117.2) 1483 94.3 0.87 2070
А4-400У-4 630 6000 (3000) 73.5 (147) 1485 94.8 0.87 2290
А4-450Х-4 800 6000 (3000) 93 (186) 1485 95.1 0.87 2580
А4-450У-4 1000 6000 (3000) 116.1 (232.2) 1486 95.3 0.87 2890
1000 об/мин (6 полюсов)
А4-400ХК-6 315 6000 (3000) 39 (78) 988 93.7 0.83 1960
А4-400Х-6 400 6000 (3000) 49.3 (98.6) 988 94 0.83 2110
А4-400У-6 500 6000 (3000) 60.1 (120.2) 988 94.5 0.84 2320
А4-450Х-6 630 6000 (3000) 75.2 (150.4) 989 94.8 0.85 2620
А4-450У-6 800 6000 (3000) 95.3 (190.6) 989 95.1 0.86 2940
750 об/мин (8 полюсов)
А4-400Х-8 250 6000 (3000) 32.7 (65.4) 740 93 0.79 2080
А4-400У-8 315 6000 (3000) 40.6 (81.2) 741 93.4 0.8 2790
А4-450Х-8 400 6000 (3000) 51.3 (102.6) 741 93.7 0.8 2280
А4-450УК-8 500 6000 (3000) 63 (126) 742 94.3 0.81 2540
А4-450У-8 630 6000 (3000) 78.2 (156.4) 742 94.5 0.82 3070
600 об/мин (10 полюсов)
А4-450Х-10 315 6000 (3000) 41.4 (82.8) 593 92.6 0.79 2450
А4-450У-10 400 6000 (3000) 51.6 (103.2) 595 93.3 0.8 2690
500 об/мин (12 полюсов)
А4-450Х-12 250 6000 (3000) 35.9 (71.8) 493 91.7 0.73 2570
А4-450У-12 315 6000 (3000) 43.6 (87.2) 493 92.8 0.75 2790

Электродвигатели А4, 10000 В

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Частота, об/мин КПД, % cosφ
1500 об/мин (4 полюса)
А4-85/37-4 500 10000 36 1500 93.2 0.86
А4-85/43-4 630 10000 45 1500 93.9 0.86
А4-85/49-4 800 10000 57 1500 94.2 0.86
А4-85/55-4 1000 10000 71 1500 94.5 0.86
1000 об/мин (6 полюсов)
А4-85/40-6 400 10000 30 1000 93.5 0.82
А4-85/51-6 500 10000 37.4 1000 94.1 0.82
А4-85/54-6 630 10000 43.7 1000 94.3 0.84
А4-85/59-6 800 10000 58.2 1000 94.5 0.84
750 об/мин (8 полюсов)
А4-85/51-8 400 10000 31.7 750 93.5 0.78
А4-85/62-8 500 10000 39.4 750 94 0.78

Электродвигатели А 12 и 13 габарита

Тип двигателя Мощность, кВт Напряжение, В Ток статора, А Синхронная
частота
 вращения,
об/мин
КПД, % cosφ
1500 об/мин (4 полюса)
А12-32-4 400 6000 47.0 1500 94.3 0.87
А12-41-4 500 6000 58.0 1500 94.7 0.88
А12-52-4 630 6000 72.5 1500 95.2 0.88
А13-46-4 800 6000 92.0 1500 95.2 0.88
А13-59-4 1000 6000 113 1500 95.5 0.89
1000 об/мин (6 полюсов)
А12-49-6 400 6000 47.5 1000 94.0 0.86
А12-37-6 500 6000 59.5 1000 94.4 0.86
А13-37-6 500 6000 59.5 1000 94.4 0.86
А13-46-6 630 6000 74.5 1000 94.7 0.86
А13-59-6 800 6000 94.5 1000 95.0 0.86
750 об/мин (8 полюсов)
А12-42-8 250 6000 32.0 750 93.0 0.81
А13-42-8 400 6000 50.0 750 93.8 0.82
А13-52-8 500 6000 61.5 750 94.2 0.83
А13-62-8 630 6000 77.5 750 94.5 0.83
600 об/мин (10 полюсов)
А12-42-10 200 6000 43612 600 92.0 0.76
А12-52-10 250 6000 34.0 600 92.2 0.77
А13-52-10 400 6000 50.0 600 93.4 0.82
А13-62-10 500 6000 62.5 600 93.8 0.82
500 об/мин (12 полюсов)
А13-52-12 250 6000 34.5 500 92.0 0.76

Структура обозначения А4 6000 (3000) В

А4 - [400,450] - [X, Y, ХК, YK] [Z]
А4: асинхронный двигатель с короткозамкнутым ротором;
400, 450: Высота оси вращения в мм;
X, Y, ХК, YK: Условная длина двигателя;
Z: Число полюсов.

Структура обозначения А4 10000 В

А4-[XX]/[YY]-[Z]
А4: асинхронный двигатель с короткозамкнутым ротором;
ХХ: габарит электродвигателя;
YY: полная длина сердечника статора в см;
Z: число полюсов.

Структура обозначения А 12 и 13 габарита

А[ХХ]-[YY]-[Z]
А: асинхронный двигатель с короткозамкнутым ротором;
ХХ: габарит электродвигателя;
YY: полная длина сердечника статора в см;
Z: число полюсов.
